quinta-feira, 20 de outubro de 2011

073) O SISTEMA REPRODUTOR

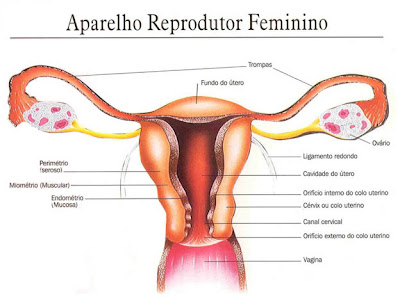

SISTEMA REPRODUTOR FEMININO



O SISTEMA GENITAL FEMININO tem como função a produção do óvulo, a fecundação, a gestação e a produção de hormônios (estrogênio e progesterona). Os órgãos genitais femininos também são classificados em internos e externos. Os órgãos internos são: ovários, útero, tubas uterinas e vagina. Os órgãos externos são: monte do púbis, lábios maiores, lábios menores, clitóris, bulbos do vestíbulo e glândulas vestibulares.


OS OVÁRIOS
São as gônadas femininas. Produzem os óvulos e hormônios (estrogênio e progesterona), que influem no desenvolvimento das características sexuais secundárias. Cada ovário tem formato oval e é ligeiramente menor que o testículo. Durante o desenvolvimento, os ovários descem até a pelve e ficam localizados junto à parede lateral, um de cada lado do útero. São mantidos nessa posição por diversos ligamentos, sendo o maior deles o ligamento largo, que também dá suporte às tubas uterinas, ao útero e à vagina.


AS TUBAS UTERINAS
Transportam o óvulo em direção ao útero e os espermatozoides em sentido contrário. A tuba uterina se estende do útero em direção ao ovário, entre as camadas do ligamento largo (mesossalpinge). A porção medial da tuba uterina de calibre menor é chamada istmo e se abre no útero. Ela se mostra expandida ao redor do ovário, região esta chamada de ampola (onde geralmente ocorre a fecundação).


O ÚTERO
É um órgão ímpar e cavitário, ligado às tubas uterinas nos seus ângulos laterais superiores e envolto pela vagina, inferiormente. Está localizado na pelve, atrás da bexiga e a frente do colo sigmoide do reto. A porção superior é chamada fundo do útero e se prolonga inferiormente para formar o corpo do útero. A abertura do útero na vagina é chamada óstio do útero.


A VAGINA
É o canal que se estende do colo do útero até o meio externo. A mucosa da vagina contém numerosas pregas transversais ou rugas vaginais. Na entrada da vagina, a mucosa usualmente forma uma prega vascular chamada hímen. A extremidade superior da vagina envolve o colo do útero formando o fórnice da vagina.


O MONTE DO PÚBIS é uma saliência situada na parte anterior do pudendo, coberta por pelos.


OS LÁBIOS MAIORES
São duas dobras de pele salientes que convergem para trás do monte do púbis e que delimitam entre si a rima do pudendo. A superfície é lisa e sem pelos.


OS LÁBIOS MENORES
São formados por duas saliências menores localizadas medialmente aos lábios maiores e delimitam entre si o vestíbulo da vagina, espaço onde se abrem o óstio da vagina, o óstio externo da uretra e os óstios das glândulas vestibulares maiores.


O CLITÓRIS
É uma pequena estrutura erétil, mediana e alongada, localizada na junção anterior dos lábios menores, que corresponde aos corpos cavernosos do homem.


O BULBO DO VESTÍBULO
É outro órgão erétil, par, em torno do óstio da vagina e corresponde ao corpo esponjoso do pênis.


AS GLÂNDULAS VESTIBULARES MAIORES
São pares, por trás do bulbo do vestíbulo, que lubrificam a parte inferior da vagina.


SISTEMA REPRODUTOR MASCULINO



O SISTEMA GENITAL MASCULINO tem como função a produção de espermatozoide, seu armazenamento e condução dos espermatozoides, bem como a produção de hormônio (testosterona). É constituído por órgãos externos, o escroto e o pênis; e por órgãos internos, testículos, epidídimos, ductos deferentes, glândulas seminais, ductos ejaculatórios, próstata, glândulas bulbouretrais e as glândulas uretrais, que se encontram em grande número e são muito pequenas. A uretra masculina funciona como via espermática e via urinária.


O ESCROTO
é uma bolsa situada posteriormente ao pênis, sustentada pelo púbis. O escroto é dividido por um septo em duas partes, cada uma com um testículo e um epidídimo. Apresenta as camadas: dartos, músculo cremaster, túnica vaginal e túnica albugínea.


O PÊNIS
é o órgão erétil da cópula e apresenta duas partes: raiz e corpo. A raiz é a parte fixa e oculta, formada pelos ramos e pelo bulbo. OS ramos, inseridos um de cada lado do ísquio, prolongam-se para formar os corpos cavernosos. O corpo do pênis é a parte externa, visível, constituída por dois corpos cavernosos, superiores e um corpo esponjoso inferior.


OS TESTÍCULOS
são as gônadas masculinas situadas no escroto que produzem espermatozoides e testosterona, hormônio sexual masculino responsável pelas características sexuais secundárias do homem. Apresentam forma oval, com cerca de 5cm de comprimento, localizados no interior da cavidade abdominal no início da vida fetal. Por volta do oitavo mês de gestação, descem para o escroto..


O EPIDÍDIMO
é o órgão onde os espermatozoides ficam armazenados. Localiza-se na porção posterior do testículo e se estende inferiormente.


O DUCTO DEFERENTE
é uma continuação do epidídimo. Possui uma camada mucosa interna, uma camada muscular média e uma camada fibrosa externa. Ascende ao longo da borda posterior do testículo para entrar no abdome através do canal inguinal.


AS GLÂNDULAS SEMINAIS
são em número de duas e consistem em bolsas membranosas que se localizam posteriormente à bexiga, próximo a sua base. As glândulas seminais secretam um líquido espesso (sêmen), contendo nutrientes.


A PRÓSTATA
apresenta a forma de uma castanha, localizada abaixo da bexiga, com sua superfície superior em contato com esse órgão e o ápice dirigido para baixo. Ela circunda a parte prostática da uretra e secreta um líquido fino, leitoso e alcalino que auxilia na manutenção dos espermatozoides.


AS GLÂNDULAS BULBOURETRAIS
apresentam tamanho semelhante a uma ervilha, localizadas inferiormente à próstata sobre o diafragma da pelve, seus ductos se abrem no início da parte esponjosa da uretra. A secreção produzida se antecipa à ejaculação e lubrifica a uretra, preparando-a para a passagem do esperma.


AS GLÂNDULAS URETRAIS
São numerosas e diminutas se abrem ao longo da parte esponjosa da uretra com função semelhante às glândulas bulbouretrais.


SISTEMA FEMININO




O SISTEMA REPRODUTOR FEMININO inclui: os ovários, onde amadurecem os óvulos; as tubas uterinas, que transportam e protegem os óvulos; o útero, que provê um meio adequado para o desenvolvimento do embrião, e a vagina, que serve como receptáculo dos espermatozoides, e os órgãos externos.


OVÁRIOS: Os ovários, gônadas femininas são responsáveis pela produção dos óvulos e esteroide-gênese. Apresenta uma camada externa, o córtex que envolve a medula central. No nascimento, o córtex de cada ovário contém centenas de milhares de óvulos imaturos em pequenas esferas individuais compostas de uma única camada de células. Cada uma dessas estruturas é um folículo primário, e as células envoltórias constituem as células foliculares. A maioria desses folículos permanece como folículos primários até a puberdade.


TUBAS UTERINAS: As tubas uterinas são formações tubulares que transportam o óvulo em direção ao útero. Cada tuba estende-se desde o polo distal do ovário, através da borda superior do ligamento largo até a borda supero-lateral do útero. A tuba uterina divide-se anatomicamente em quatro regiões: infundíbulo, ampola, istmo, intramural. A porção do ligamento largo que ancora cada tuba é chamada mesossalpinge. A porção medial da tuba uterina, de calibre menor, é chamada istmo. A extremidade distal de cada tuba é chamada infundíbulo, e se abre na cavidade abdominopélvica, muito perto do ovário. O infundíbulo tem prolongamentos digitiformes, denominadas fimbrias, que envolvem grande parte da superfície do ovário. A porção adjacente é a ampola. A fertilização geralmente ocorre na ampola. Acredita-se que os movimentos das fímbrias e de seus cílios produzem uma corrente de fluido peritoneal que entra na tuba uterina e assim carrega o óvulo liberado do folículo para a tuba.


ÚTERO: O útero é um órgão ímpar, oco, com a forma de uma pera, que recebe as tubas uterinas nos seus ângulos superiores e se continua para baixo pela vagina. A porção superior do útero é chamada corpo, abaixo é chamado óstio, e a porção inferior é denominada colo uterino. A região em forma de cúpula do corpo uterino acima e entre os pontos de entrada das tubas uterinas é chamada fundo. A cavidade do útero é revestida por um epitélio de células cilíndricas ciliadas denominado endométrio. O endométrio consiste de uma camada funcional sobre acentuadas alterações no desenvolvimento durante o ciclo menstrual.


VAGINA: A vagina é o canal que se estende do vestíbulo até o colo uterino. Está em relação com a bexiga e a uretra anteriormente, e com o reto, posteriormente. A mucosa vaginal prolifera durante o ciclo menstrual de maneira semelhante às mudanças endometriais ocorridas no útero. Contém numerosas pregas transversais ou rugas vaginais. Perto da entrada da vagina, a mucosa usualmente forma uma prega vascular chamada hímen. O hímen bloqueia parcialmente a entrada vaginal, mas em alguns casos fecha completamente o orifício.




ESPERMATOGÊNESE: É a produção de gametas masculinos, os espermatozoides, a partir de divisões celulares e mediada por hormônios.


ESPERMATOZOIDE: O espermatozoide é a célula reprodutiva formada durante a gametogênese. Espermatozoides normais de seres humanos possuem 23 cromossomos.O espermatozoide é composto pelas seguintes partes: a cabeça possui um núcleo e é coberta pelo capuz acrossômico, que possui enzimas que ajudam o espermatozoide penetrar no óvulo. O colo é a região que vem logo após a cabeça, seguida pela peça intermediária, que possui mitocôndrias que proporcionam energia para a movimentação do flagelo. O espermatozoide possui pouco citoplasma, por isso não sobrevive por muito tempo. A nutrição é retirada do sêmen.


SÊMEN: As glândulas acessórias (vesículas seminais, próstata e glândula bulbouretral) produzem várias secreções que se misturam com os espermatozoides durante a passagem pelos canais e funcionam como nutrientes para os espermatozoides. Possui pH alcalino para protegê-los da acidez do pH vaginal.


EPIDÍDIMO: O epidídimo recebe os espermatozoides produzidos pelo testículo e serve como local de reserva de espermatozoides pois é um tubo muito longo. A musculatura lisa do epidídimo tem contrações que ajudam no transporte dos espermatozoides e na ejaculação. O processo de maturação dos espermatozoides ocorre durante sua passagem pelo epidídimo.




DUCTO DEFERENTE: O epidídimo continua no ducto deferente, que desemboca na uretra prostática e é formado por músculo liso. Antes de penetrar na próstata, o tubo se alonga formando uma ampola, que se liga a vesícula seminal, segue penetrando na próstata ate chegar à região prostática da uretra. Na região intra-prostática recebe o nome de ducto ejaculatório. Os músculos lisos do ducto deferente sofrem contrações durante a ejaculação.


GLÂNDULAS ACESSÓRIAS - Vesículas seminais: As vesículas seminais são duas bolsas que secretam um líquido viscoso composto principalmente por frutose, prostaglandinas e várias proteínas que fornecem nutrição e energia para o espermatozoide. Localizam-se lateralmente aos ductos deferentes. A secreção das vesículas seminais é controlada pela testosterona.


PRÓSTATA: A próstata produz o líquido prostático e se localiza próxima ao reto. Este líquido secretado é alcalino e leitoso, contribuindo na composição do sêmen.


GLÂNDULAS BULBOURETRAIS: São duas pequenas glândulas (do tamanho de ervilhas) que se localizam abaixo da próstata. Secretam um muco claro e tem função lubrificante.


PÊNIS: O pênis é formado pelas seguintes partes: glande, prepúcio, corpo cavernoso, corpo esponjoso e bulbo. A glande é a extremidade do pênis, coberta por uma pele, chamada prepúcio. Os dois corpos cavernosos e o corpo esponjoso possuem espaços esponjosos que se enchem de sangue, causando a ereção. O canal da uretra passa por entre esses tecidos eréteis. O bulbo é a região alargada do corpo esponjoso, na sua região proximal (base do pênis).










Aparelho para Radiografia I

Aparelho para Radiografia I

O QUE É RADIOGRAFIA ?

Os exames radiográficos utilizam raios-X; neste, o feixe de raios-X, transmitido através do paciente, impressiona o filme radiográfico, o qual, uma vez revelado, proporciona uma imagem que permite distinguir estruturas e tecidos com propriedades diferenciadas. Durante o exame radiográfico os raios-X interagem com os tecidos através do efeito fotoelétrico e Compton. Em relação à probabilidade de ocorrência destes efeitos, obtêm-se imagens radiográficas que, mostram tonalidades de cor cinza bem diferenciadas; conforme a densidade, tudo o que está dentro do corpo surge em uma cor diferente numa radiografia. Nos ossos, a radiografia acusa fraturas, tumores, distúrbios de crescimento e postura. Nos pulmões, pode flagrar da pneumonia ao câncer. Em casos de ferimento com armas de fogo, ela é capaz de localizar onde foi parar o projétil dentro do corpo. Para os dentistas, é um recurso fundamental para apontar as cáries. Na densitometria óssea, os raios-X detectam a falta de mineral nos ossos e podem acusar a osteoporose, comum em mulheres após a menopausa. Na radiografia contrastada, é possível diferenciar tecidos com características bem similares, tais como os músculos e os vasos sangüíneos, através do uso de substâncias de elevado número atômico (Iodo ou o Bário). Ainda, os raios-X possibilitaram o surgimento de exames como a tomografia axial computadorizada (TAC) que, com ajuda do computador, é capaz de fornecer imagens em vários planos, de forma rápida e precisa, utilizando quantidades mínimas de radiação.


Aparelho para Ecografia ou Ultra-Sonografia II

Aparelho para Ecografia ou Ultra-Sonografia II

O QUE É ECOGRAFIA OU ULTRASSONOGRAFIA ?

A ultrassonografia, ou ecografia, é um método diagnóstico que aproveita o eco produzido pelo som para ver em tempo real as reflexões produzidas pelas estruturas e órgãos do organismo. Os aparelhos de ultra-som em geral utilizam uma freqüência variada dependendo do tipo de transdutor, desde 2 até 14 MHz, emitindo através de uma fonte de cristal piezo elétrico que fica em contato com a pele e recebendo os ecos gerados, que são interpretados através da computação gráfica. Quanto maior a frequência maior a resolução obtida. Conforme a densidade e composição das estruturas a atenuação e mudança de fase dos sinais emitidos varia, sendo possível a tradução em uma escala de cinza, que formará a imagem dos órgãos internos.

A ultrassonografia permite também, através do efeito Doppler, se conhecer o sentido e a velocidade de fluxos sanguíneos. Por não utilizar radiação ionizante, como na radiografia e na tomografia computadorizada, é um método inócuo, barato e ideal para avaliar gestantes e mulheres em idade procriativa.
A ultrassonografia é um dos métodos de diagnóstico por imagem mais versáteis e oblíquos, de aplicação relativamente simples e com baixo custo operacional. A partir dos últimos vinte anos do século XX, o desenvolvimento tecnológico transformou esse método em um instrumento poderoso de investigação médica dirigida, exigindo treinamento constante e uma conduta participativa do usuário.

CARACTERÍSTICAS:
Esta modalidade de diagnóstico por imagem apresenta características próprias:
-É um método não invasivo ou minimamente invasivo.

-Apresenta a anatomia em imagens seccionais ou tridimensionais, que podem se adquiridas em qualquer orientação espacial.

-Não possui efeitos nocivos significativos dentro das especificações de uso diagnostico na medicina.

-Não utiliza radiação ionizante.

-Possibilita o estudo não invasivo da hemodinâmica corporal através do efeito Doppler.
-Permite a aquisição de imagens dinâmicas, em tempo real, possibilitando estudos do movimento das estruturas corporais. O método ultra-sonográfico baseia-se no fenômeno de interação de som e tecidos, ou seja, a partir da transmissão de onda sonora pelo meio, observamos as propriedades mecânicas dos tecidos. Assim, torna-se necessário o conhecimento dos fundamentos físicos e tecnológicos envolvidos na formação das imagens do modo pelo qual os sinais obtidos por essa técnica são detectados, caracterizados e analisados corretamente, propiciando uma interpretação diagnóstica correta.

Além disso, o desenvolvimento contínuo de novas técnicas, a saber: o mapeamento Doppler, os meios de contraste, os sistemas de processamento de imagens em 3D, as imagens de harmônicas e a elastometria exigem um conhecimento ainda mais amplo dos fenômenos físicos.

A ultrassonografia pode contribuir como auxílio no diagnóstico médico e veterinário, sendo sua aplicação mais ampla atualmente em seres humanos. Pode acompanhar durante a gravidez o bebê desde seus primórdios ao nascimento, avaliando aspectos morfofuncionais. Permite ainda a orientação de processos invasivos mesmo antes do nascimento. Interage e auxilia a todas as demais especialidades médicas e cada vez mais firma-se como um dos pilares do diagnóstico médico na atualidade.

Aparelho para Tomografia Computadorizada I

Aparelho para Tomografia Computadorizada I

O QUE É TOMOGRAFIA COMPUTADORIZADA ?

A tomografia computadorizada ou computorizada (TC), originalmente apelidada tomografia axial computadorizada / computorizada (TAC), é um exame complementar de diagnóstico por imagem, que consiste numa imagem que representa uma secção ou "fatia" do corpo. É obtida através do processamento por computador de informação recolhida após expor o corpo a uma sucessão de raios X.

PRINCÍPIOS FÍSICOS:

A TC baseia-se nos mesmos princípios que a radiografia convencional, segundo os quais tecidos com diferente composição absorvem a radiação X de forma diferente. Ao serem atravessados por raios X, tecidos mais densos (como o fígado) ou com elementos mais pesados (como o cálcio presente nos ossos), absorvem mais radiação que tecidos menos densos (como o pulmão, que está cheio de ar).
Assim, uma TC indica a quantidade de radiação absorvida por cada parte do corpo analisada (radiodensidade), e traduz essas variações numa escala de cinzentos, produzindo uma imagem. Cada pixel da imagem corresponde à média da absorção dos tecidos nessa zona, expresso em unidades de Hounsfield (em homenagem ao criador da primeira máquina de TC).

PROCEDIMENTO:

Para obter uma TC, o paciente é colocado numa mesa que se desloca para o interior de um anel de cerca de 70 cm de diâmetro. À volta deste encontra-se uma ampola de Raios-X, num suporte circular designado gantry. Do lado oposto à ampola encontra-se o detector responsável por captar a radiação e transmitir essa informação ao computador ao qual está conectado. Nas máquinas sequenciais ou de terceira geração, durante o exame, o “gantry” descreve uma volta completa (360º) em torno do paciente, com a ampola a emitir raios X, que após atravessar o corpo do paciente são captados na outra extremidade pelo detector. Esses dados são então processados pelo computador, que analisa as variações de absorção ao longo da secção observada, e reconstrói esses dados sob a forma de uma imagem. A “mesa” avança então mais um pouco, repetindo-se o processo para obter uma nova imagem, alguns milímetros ou centímetros mais abaixo.Os equipamentos designados “helicoidais”, ou de quarta geração, descrevem uma hélice em torno do corpo do paciente, em vez de uma sucessão de círculos completo. Desta forma é obtida informação de uma forma contínua, permitindo, dentro de certos limites, reconstruir imagens de qualquer secção analisada, não se limitando, portanto aos "círculos" obtidos com as máquinas convencionais. Permitem também a utilização de doses menores de radiação, além de serem muito mais rápidas. A hélice é possível porque a mesa de pacientes, ao invés de ficar parada durante a aquisição, durante o corte, tal como ocorre na tomografia convencional, avança continuamente durante a realização dos cortes. Na tomografia convencional a mesa anda e pára a cada novo corte. Na helicoidal a mesa avança enquanto os cortes são realizados.Atualmente também é possível encontrar equipamentos denominados DUOSLICE, e MULTISLICE, ou seja, multicorte, que, após um disparo da ampola de raios x, fornecem múltiplas imagens. Podem possuir 2, 8, 16, 64 e até 128 canais, representando maior agilidade na execução do exame diagnostico. Há um modelo, inclusive, que conta com dois tubos de raios-x e dois detectores de 64 canais cada, o que se traduz em maior agilidade para aquisição de imagens cardíacas, de modo que não é necessário o uso de beta-bloqueadores. Permite também aquisições diferenciais, com tensões diferentes em cada um dos emissores, de modo a se obter, por subtração, realce de estruturas anatômicas.Com essa nova tecnologia é possível prover reconstruções 3D, MPR (MultiPlanarReconstrucion) ou até mesmo mensurar perfusões sanguíneas.

CARACTERÍSTICAS DAS IMAGENS TOMOGRÁFICAS:

Entre as características das imagens tomográficas destacam-se os pixeis, a matriz, o campo de visão (ou fov, “field of view”), a escala de cinza e as janelas.
O pixel é o menor ponto da imagem que pode ser obtido. Assim uma imagem é formada por certa quantidade de pixeis. O conjunto de pixeis está distribuído em colunas e linhas que formam a matriz. Quanto maior o número de pixeis numa matriz melhor é a sua resolução espacial, o que permite um melhor diferenciação espacial entre as estruturas. E apos processos de reconstrução matemática, obtemos o Voxel (unidade 3D) capaz de designar profundidade na imagem radiológica. O campo de visão (FOV) representa o tamanho máximo do objeto em estudo que ocupa a matriz, por exemplo, uma matriz pode ter 512 pixeis em colunas e 512 pixeis em linhas, e se o campo de visão for de 12 cm, cada pixel vai representar cerca de 0, 023 cm (12 cm/512). Assim para o estudo de estruturas delicadas como o ouvido interno o campo de visão é pequeno, como visto acima enquanto para o estudo do abdômen o campo de visão é maior, 50 cm (se tiver uma matriz de 512 x 512, então o tamanho da região que cada pixel representa vai ser cerca de quatro vezes maior, ou próximo de 1 mm). Não devemos esquecer que FOV grande representa perda de foco, e consequentemente radiação x secundaria.
Em relação às imagens, existe uma convenção para traduzir os valores de voltagem detectados em unidades digitais. Dessa forma, temos valores que variam de –1000, onde nenhuma voltagem é detectada: o objeto não absorveu praticamente nenhum dos fótons de Rx, e se comporta como o ar; ou um valor muito alto, algo como +1000 ou mais, caso poucos fótons cheguem ao detector: o objeto absorveu quase todos os fótons de RX. Essa escala onde –1000 é mais escuro, 0 é um cinza médio e +1000 (ou mais) é bem claro. Dessa forma quanto mais RX o objeto absorver, mais claro ele é na imagem. Outra vantagem é que esses valores são ajustados de acordo com os tecidos biológicos. A escala de cinza é formada por um grande espectro de representações de tonalidades entre branco, cinza e o preto. A escala de cinzas é que é responsável pelo brilho de imagem. Uma escala de cinzas foi criada especialmente para a tomografia computadorizada e sua unidade foi chamada de unidade Hounsfield (HU), em homenagem ao cientista que desenvolveu a tomografia computadorizada. Nesta escala temos o seguinte:

zero unidades Hounsfield (0 HU) é a água,

ar -1000 (HU),

osso de 300 a 350 HU;

gordura de –120 a -80 HU;

músculo de 50 a 55 HU.

As janelas são recursos computacionais que permitem que após a obtenção das imagens a escala de cinzas possa ser estreitada facilitando a diferenciação entre certas estruturas conforme a necessidade. Isto porque o olho humano tem a capacidade de diferenciar uma escala de cinzas de 10 a 60 tons (a maioria das pessoas distingue 20 diferentes tons), enquanto na tomografia no mínimo, como visto acima há 2000 tons. Entretanto, podem ser obtidos até 65536 tons – o que seria inútil se tivéssemos que apresentá-los ao mesmo tempo na imagem, já que não poderíamos distingui-los. A janela é na verdade uma forma de mostrar apenas uma faixa de tons de cinza que nos interessa, de forma a adaptar a nossa capacidade de visão aos dados obtidos pelo tomógrafo.

Numa janela define-se a abertura da mesma, ou seja, qual será o número máximo de tons de cinza entre o valor numérico em HU do branco e qual será o do preto. O nível é definido como o valor (em HU) da média da janela. O uso de diferentes janelas em tomografia permite, por exemplo, o estudo dos ossos com distinção entre a cortical e a medular óssea ou o estudo de partes moles com a distinção, por exemplo, no cérebro entre a substância branca e a cinzenta. A mesma imagem pode ser mostrada com diferentes ajustes da janela, de modo a mostrar diferentes estruturas de cada vez. Não é possível usar um só ajuste da janela para ver, por exemplo, detalhes ósseos e de tecido adiposo ao mesmo tempo. As imagens tomográficas podem ser obtidas em dois planos básicos: o plano axial (perpendicular ao maior eixo do corpo) e o plano coronal (paralelo a sutura coronal do crânio, ou seja, é uma visão frontal). Após obtidas as imagens, recursos computacionais podem permitir reconstruções no plano sagital (paralelo a sutura sagital do crânio) ou reconstruções tridimensionais.

Como na radiografia convencional o que está sendo analisado são diferenças de densidade, que podem ser medidas em unidades Hounsfield.

Para descrever diferenças de densidades entre dois tecidos é utilizada uma nomenclatura semelhante à utilizada na ultrassonografia: isoatenuante, hipoatenuante ou hiperatenuante. Isoatenuante é utilizada para atenuações tomográficas semelhantes. Hipoatenuantes para atenuações menores do que o tecido considerado padrão e hiperatenuante para atenuações maiores que o tecido padrão (geralmente o órgão que contém a lesão é considerado o tecido padrão, ou quando isto não se aplica, o centro da janela é considerado isoatenuante).

VANTAGENS E DESVANTAGENS:

VANTAGENS:
A principal vantagem da TC é que permite o estudo de "fatias" ou secções transversais do corpo humano vivo, ao contrário do que é dado pela radiologia convencional, que consiste na representação de todas as estruturas do corpo sobrepostas. É assim obtida uma imagem em que a percepção espacial é mais nítida. Outra vantagem consiste na maior distinção entre dois tecidos. A TC permite distinguir diferenças de densidade da ordem 0,5% entre tecidos, ao passo que na radiologia convencional este limiar situa-se nos 5%. Desta forma, é possível a detecção ou o estudo de anomalias que não seria possível senão através de métodos invasivos, sendo assim um exame complementar de diagnóstico de grande valor.

DESVANTAGENS:
Uma das principais desvantagens da TC é devida ao fato de utilizar radiação X. Esta tem um efeito negativo sobre o corpo humano, sobretudo pela capacidade de causar mutações genéticas, visível, sobretudo em células que se estejam a multiplicar rapidamente. Embora o risco de se desenvolverem anomalias seja baixo, é desaconselhada a realização de TCs em grávidas e em crianças, devendo ser ponderado com cuidado os riscos e os benefícios. Apesar da radiação ionizante X, o exame tornasse com o passar dos anos o principal metodo de diagnostico por imagem, para avaliação de estruturas anatômicas com densidade significativa. O custo do exame não é tão caro como outrora, se comparado ao raios x convencional. Oferecendo ao profissional medico um diagnostico rápido e cada vez mais confiável.

Aparelho para Densitometria Óssea I

Aparelho para Densitometria Óssea I

O QUE É DENSITOMETRIA ÓSSEA ?

A Densitometria Óssea estabeleceu-se como o método mais moderno, aprimorado e inócuo para se medir a densidade mineral óssea e comparado com padrões para idade e sexo.

Essa é condição indispensável para o diagnóstico e tratamento da osteoporose e de outras possíveis doenças que possam atingir os ossos. Os aparelhos hoje utilizados conseguem aliar precisão e rapidez na execução dos exames, a exposição a radiação é baixa, tanto para o paciente como para o próprio técnico. O técnico do sexo feminino pode trabalhar mesmo estando grávida.

As partes mais afetadas na osteoporose são: o colo do fêmur, coluna, a pelve e o punho. As partes de interesse na obtenção das imagens para diagnóstico são o fêmur e a coluna vertebral.

Sabe-se que hoje a densitometria óssea é o único método para um diagnóstico seguro da avaliação da massa óssea e conseqüente predição do índice de fratura óssea.
Segundo a Organização Mundial de Saúde, OMS, a osteoporose é definida como doença caracterizada por baixa massa óssea e deterioração da micro-arquitetura do tecido ósseo.

É recomendado que se repita anualmente a densitometria óssea para que o médico controle o acompanhamento evolutivo da osteoporose.

O objetivo de se fazer uma densitometria óssea é avaliar o grau da osteoporose, indicar a probabilidade de fraturas e auxiliar no tratamento médico. O paciente não necessita de preparo especial e nem de jejum. O exame leva aproximadamente 15 minutos. A osteoporose pode ser controlada, desde que o médico possa precisar o real estado de saúde do paciente.

Aparelho para Mamografia I

Aparelho para Mamografia I

O QUE É MAMOGRAFIA ?

A mamografia é um exame de diagnóstico por imagem, que tem como finalidade estudar o tecido mamário. Esse tipo de exame pode detectar um nódulo, mesmo que este ainda não seja palpável.

Para tanto é utilizado um equipamento que utiliza uma fonte de raios-x, para obtenção de imagens radiográficas do tecido mamário.

É o exame das mamas realizado com baixa dose de raios X em mulheres assintomáticas, ou seja, sem queixas nem sintomas de câncer mamário. A mama é comprimida rapidamente enquanto os raios x incidem sobre a mesma. Pode incomodar se for realizado quando as mamas estiverem dolorosas (por exemplo: antes da menstruação). Assim, deve ser feito cerca de uma semana após a menstruação. A imagem é interpretada por um radiologista especialmente treinado para identificar áreas de densidades anormais ou outras características suspeitas. O objetivo da mamografia é detectar o câncer enquanto ainda muito pequeno, ou seja, quando ele ainda não é palpável em um exame médico ou através do auto-exame realizado pela paciente. Descobertas precoces de cânceres mamários através da mamografia aumentam muito as chances de um tratamento bem-sucedido. Um exame anual de mamografia é recomendado para todas as mulheres acima de 40 anos. Resultados registrados pela American Câncer Society, em uma recente avaliação em oito clínicas escolhidas aleatoriamente, demonstraram que houve 18% menos mortes em decorrência de câncer mamário entre mulheres com 40 anos ou mais que haviam feito mamografia periodicamente. Os benefícios da mamografia quanto a uma descoberta precoce e a possibilidade do tratamento do câncer mamário são muito significativos, compensando o risco mínimo da radiação e o desconforto que algumas mulheres sentem durante o exame.

Aparelho de Ressonância Magnética I

Aparelho de Ressonância Magnética I

O QUE É RESSONÂNCIA MAGNÉTICA ?

Ressonância magnética é uma técnica que permite determinar propriedades de uma substância através do correlacionamento da energia absorvida contra a frequência, na faixa de megahertz (MHz) do espectro eletromagnético, caracterizando-se como sendo uma espectroscopia. Usa as transições entre níveis de energia rotacionais dos núcleos componentes das espécies (átomos ou íons) contidas na amostra. Isso se dá necessariamente sob a influência de um campo magnético e sob a concomitante irradiação de ondas de rádio na faixa de frequências acima citada.
Em espectroscopia, o processo de ressonância magnética é similar aos demais. Pois também ocorre a absorção ressonante de energia eletromagnética, ocasionada pela transição entre níveis de energia rotacionais dos núcleos atômicos, níveis estes desdobrados em função do campo magnético através do efeito Zeeman anômalo.
Como o campo magnético efetivo sentido pelo núcleo é levemente afetado (perturbação essa geralmente medida em escala de partes por milhão) pelos débeis campos eletromagnéticos gerados pelos elétrons envolvidos nas ligações químicas (o chamado ambiente químico nas vizinhanças do núcleo em questão), cada núcleo responde diferentemente de acordo com sua localização no objeto em estudo, atuando assim como uma sonda sensível à estrutura onde se situa.

MAGNETISMO MACROSCÓPICO E MICROSCÓPICO:

O efeito da ressonância magnética nuclear fundamenta-se basicamente na absorção ressonante de energia eletromagnética na faixa de freqüências das ondas de rádio. Mais especificamente nas faixas de VHF.

Mas a condição primeira para absorção de energia por esse efeito é de que os núcleos em questão tenham momento angular diferente de zero.
Núcleos com momento angular igual a zero não tem momento magnético, o que é condição indispensável a apresentarem absorção de energia eletromagnéticas. Razão, aliás, pertinente a toda espectroscopia. A energia eletromagnéticas só pode ser absorvida se um ou mais momentos de multipolo do sistema passível de absorvê-la são não nulos, além do momento de ordem zero para eletricidade (equivalente à carga total). Para a maior parte das espectroscopias, a contribuição mais importante é aquela do momento de dipolo. Se esta contribuição variar com o tempo, devido a algum movimento ou fenômeno periódico do sistema (vibração, rotação, etc), a absorção de energia da onda eletromagnéticas de mesma freqüência (ou com freqüências múltiplas inteiras) pode acontecer. Um campo magnético macroscópico é denotado pela grandeza vetorial conhecida como indução magnética B (ver Equações de Maxwell). Esta é a grandeza observável nas escalas usuais de experiências, e no sistema SI é medida em Tesla, que é equivalente a Weber/m3.

Em nível microscópico, temos outra grandeza relacionada, o campo magnético H, que é o campo que se observa a nível microscópico. No sistema SI é medido em Ampere/m. Rigorosamente, núcleos não apresentam spin, mas sim momento angular (exceção feita somente ao núcleo do isótopo 1 do hidrogênio, que é constituído por um único próton). Embora o spin possa ser considerado um momento angular, por terem ambos as mesmas unidades e serem tratados por um formalismo matemático e físico semelhante, nem sempre o oposto ocorre. O spin é intrínseco, ao passo que objetos compostos tem momento angular extrínseco. Contudo, motivos históricos e continuado costume levaram a esse abuso de linguagem, tolerado e talvez tolerável em textos não rigorosos. Um motivo a mais de complicação é o fato de que a moderna física de partículas considerar que certas partículas, antes pensadas como elementares (e, portanto possuindo spin), sejam compostas (próton e nêutron compostos de quarks). Assim, fica um tanto impreciso o limite entre os casos onde se deva usar o termo spin e os casos onde se deva usar o termo momento angular.

Aparelho de Radioterapia I

Aparelho de Radioterapia I

O QUE É RADIOTERAPIA ?

Radioterapia é uma especialidade médica focada no tratamento oncológico utilizando radiação. Há duas maneiras de utilizar radiação contra o câncer:
Teleterapia: utiliza uma fonte externa de radiação com isótopos radioativos ou aceleradores lineares; e

Braquiterapia: que é o tratamento através de isótopos radioativos inseridos dentro do corpo do paciente onde será liberada a radiação ionizante.

RADIOTERAPIA EXTERNA:

É um tratamento de radioterapia em que o paciente recebe a radiação de uma fonte externa. Ou seja, a radiação que atinge o tumor é emitida por um aparelho fora do corpo do paciente. Nesse tipo de tratamento a radiação também atinge todas as estruturas (tecidos e órgãos) que estiverem no trajeto do tumor. Nesse caso, a fonte radioativa é colocada a uma distancia que varia de 1 cm a 1m da região a ser tratada. Os equipamentos utilizados na teleterapia podem ser quilovoltagem, de megavoltagem e de teleisotopoterapia.

EQUIPAMENTOS DE QUILOVOLTAGEM:

São tubos convencionais de raios X. A voltagem aplicada entre os eletrodos é no máximo de 250 kV. Por essa razão, esses equipamentos são usados principalmente no tratamento de câncer de pele. Nesse tratamento o paciente é submetido a doses de 300 rad (3Gy) até atingir um total de 6000 rad (60 Gy).

EQUIPAMENTOS DE MEGAVOLTAGEM:

Nessa classe se situam os aceleradores de partículas como aceleradores lineares e bétatrons. Num caso típico em que os elétrons atingem uma energia de 22 MeV, a dose máxima devida a raios X ocorrerá entre 4 e 5 cm de profundidade, decresce para 83% a 10 cm e para 50% a 25 cm. Portanto na terapia de tumores nos órgãos mais profundos como pulmão, bexiga, próstata, útero, laringe, esôfago, etc.

BRAQUITERAPIA:

A Braquiterapia é uma forma de radioterapia na qual a fonte de radiação é colocada no interior ou próxima ao corpo do paciente. Materiais radioativos, geralmente pequenas cápsulas, são colocadas junto ao tumor liberando doses de radiação diretamente sobre ele, afetando ao mínimo os órgãos mais próximos e preservando os mais distantes da área do implante.
