074) O SISTEMA NERVOSO E ENDÓCRINO

O SISTEMA NERVOSO é composto por células altamente especializadas, que possuem características de excitabilidade e condutividade. É graças a essa qualidade de células que é possível ao homem interagir com outros de sua espécie, bem como, seu meio ambiente.





O SISTEMA NERVOSO CENTRAL
A medula espinal é um cilindro de tecido nervoso contido no canal vertebral e envolvido por membranas conjuntivas que são as meninges. A medula se estende desde o forame magno até o nível da segunda vértebra lombar. O filamento terminal prolonga-se do cone medular pelo canal vertebral, fixando a medula espinal ao cóccix. O conjunto de raízes nervosas lombares e sacrais possui a aparência de um rabo de cavalo, sendo por este motivo, denominado de cauda equina. A mais externa das meninges e também mais espessa é a dura-máter.


O tronco encefálico fica anteriormente ao cerebelo e divide-se em bulbo, ponte e mesencéfalo.


a) BULBO = é a continuação direta da medula espinal. Sobre a face ventral do bulbo, existem duas colunas extensas de fibras nervosas denominadas pirâmides. Na sua porção caudal acontece o cruzamento de fibras que descem de áreas motoras do cérebro em direção à medula espinal, a qual é chamada de decussação das pirâmides. Como consequência desse cruzamento, o hemisfério cerebral esquerdo controla a musculatura do lado direito do corpo, ocorrendo o inverso com o hemisfério cerebral esquerdo.


b) PONTE = É a porção média do tronco encefálico e repousa sobre a parte basilar do osso occipital e o dorso da sela túrcica. Em sua superfície anterior há numerosos feixes de fibras, que convergem de cada lado para formar os pedúnculos cerebelares médios.


c) MESENCÉFALO = Fica entre a ponte e o diencéfalo. É atravessado por um estreito canal, o aqueduto do mesencéfalo, que une o terceiro ao quarto ventrículo. A parte do mesencéfalo situada dorsalmente ao aqueduto é o teto do mesencéfalo, onde ficam os colículos superiores e os colículos inferiores. Ventralmente, encontram-se os dois pedúnculos cerebrais.

O Cerebelo está situado posteriormente ao tronco encefálico e, inferiormente, ao lobo occipital, do qual está separado por uma prega da dura máter denominada tentório do cerebelo. O cerebelo tem uma porção mediana, o verme, e duas massas laterais, que são os hemisférios cerebelares. Possui substância externa cinzenta, formando o córtex cerebelar e, internamente, a substância branca, constituindo o corpo medular do cerebelo.

O Cérebro é a parte mais volumosa do encéfalo, apresentando uma coloração branca rosada, levemente acinzentada em sua superfície, que é irregular e percorrida por numerosos sulcos e fissuras empregueada por numerosos giros. Seu peso médio 1200g no homem e 1000g na mulher. Em uma fatia do cérebro, nota-se a presença de uma fina camada de substância cinzenta externamente: é o córtex cerebral. Internamente ao córtex, existe substância branca. É dividido em duas partes: diencéfalo e telencéfalo. O diencéfalo é dividido em quatro partes: tálamo, hipotálamo, epitálamo e sub-tálamo.

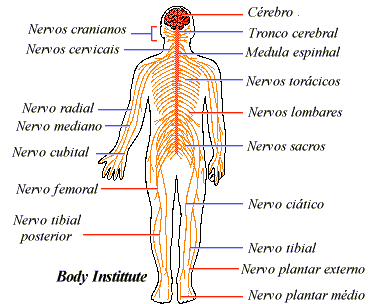

SISTEMA NERVOSO PERIFÉRICO





NERVOS E TERMINAÇÕES NERVOSAS = Um nervo é composto por prolongamentos de vários neurônios unidos entre si por bainhas de tecido conjuntivo. Em sua porção distal, os nervos entram em contato com os órgãos periféricos através de terminações nervosas, que podem ser sensitivas ou motoras.


NERVOS CRANIANOS = Alguns nervos cranianos são mistos quanto à função, outros são exclusivamente sensitivos ou motores. São doze pares de nervos cranianos têm origem no encéfalo. Os dois primeiros fazem conexão com o cérebro e os demais, com o tronco encefálico.


NERVOS ESPINAIS = Os nervos espinais têm origem na medula espinal e são responsáveis pela inervação do tronco, dos membros e de parte da cabeça. Cada nervo espinal é formado pela união das raízes dorsal e ventral.


PRINCIPAIS NERVOS
- Cervical: Occipital menor; Auricular magno; Supraclavicular; Alça cervical; Frênico.
- Braquial: Axilar; Radial; Musculocutâneo; Ulnar; Mediano.
- Lombar: Ilioinguinal; Iliohipogástrico; Genitofemural; Femural; Obturatório; Safeno; Cutâneo Femoral Lateral.
- Sacral: Glúteo Superior; Glúteo Inferior; Cutâneo Femoral Posterior; Isquiático; Tibial; Fibular Comum; Pudendo.


SISTEMA NERVOSO AUTÔNOMO
O sistema nervoso autônomo é o componente eferente do sistema nervoso visceral e divide-se em simpático e parassimpático, de acordo com os critérios anatômicos, farmacológicos e fisiológicos.

Uma célula extremamente estimulável; é capaz de perceber as mínimas variações que ocorrem em torno de si, reagindo com uma alteração elétrica que percorre sua membrana. Essa alteração elétrica é o impulso nervoso. As células nervosas estabelecem conexões entre si de tal maneira que um neurônio pode transmitir a outros os estímulos recebidos do ambiente, gerando uma reação em cadeia.

NEURÔNIOS: células nervosas. Um neurônio típico apresenta três partes distintas: corpo celular, dendritos e axônio. No corpo celular, a parte mais volumosa da célula nervosa, se localiza o núcleo e a maioria das estruturas citoplasmáticas. Os dendritos (do grego dendron, árvore) são prolongamentos finos e geralmente ramificados que conduzem os estímulos captados do ambiente ou de outras células em direção ao corpo celular. O axônio é um prolongamento fino, geralmente mais longo que os dendritos, cuja função é transmitir para outras células os impulsos nervosos provenientes do corpo celular. Os corpos celulares dos neurônios estão concentrados no sistema nervoso central e também em pequenas estruturas globosas espalhadas pelo corpo, os gânglios nervosos. Os dendritos e o axônio, genericamente chamados fibras nervosas, estendem-se por todo o corpo, conectando os corpos celulares dos neurônios entre si e às células sensoriais, musculares e glandulares.



CÉLULAS GLIA. Além dos neurônios, o sistema nervoso apresenta-se constituído pelas células glia, ou células gliais, cuja função é dar sustentação aos neurônios e auxiliar o seu funcionamento. As células da glia constituem cerca de metade do volume do nosso encéfalo. Há diversos tipos de células gliais. Os astrócitos, por exemplo, dispõem-se ao longo dos capilares sanguíneos do encéfalo, controlando a passagem de substâncias do sangue para as células do sistema nervoso. Os oligodendrócitos e as células de Schwann enrolam-se sobre os axônios de certos neurônios, formando envoltórios isolantes.







IMPULSO NERVOSO. A despolarização e a repolarização de um neurônio ocorrem devido as modificações na permeabilidade da membrana plasmática. Em um primeiro instante, abrem-se "portas de passagem" de Na+, permitindo a entrada de grande quantidade desses íons na célula. Com isso, aumenta a quantidade relativa de carga positiva na região interna na membrana, provocando sua despolarização. Em seguida abrem-se as "portas de passagem" de K+, permitindo a saída de grande quantidade desses íons. Com isso, o interior da membrana volta a ficar com excesso de cargas negativas (repolarização). A despolarização em uma região da membrana dura apenas cerca de 1,5 milésimo de segundo (ms). O estímulo provoca, assim, uma onda de despolarizações e repolarizações que se propaga ao longo da membrana plasmática do neurônio. Essa onda de propagação é o impulso nervoso, que se propaga em um único sentido na fibra nervosa. Dendritos sempre conduzem o impulso em direção ao corpo celular, por isso diz que o impulso nervoso no dendrito é celulípeto. O axônio por sua vez, conduz o impulso em direção às suas extremidades, isto é, para longe do corpo celular; por isso diz-se que o impulso nervoso no axônio é celulífugo. A velocidade de propagação do impulso nervoso na membrana de um neurônio varia entre 10cm/s e 1m/s. A propagação rápida dos impulsos nervosos é garantida pela presença da bainha de mielina que recobre as fibras nervosas. A bainha de mielina é constituída por camadas concêntricas de membranas plasmáticas de células da glia, principalmente células de Schwann. Entre as células gliais que envolvem o axônio existem pequenos espaços, os nódulos de Ranvier, onde a membrana do neurônio fica exposta. Nas fibras nervosas mielinizadas, o impulso nervoso, em vez de se propagar continuamente pela membrana do neurônio, pula diretamente de um nódulo de Ranvier para o outro. Nesses neurônios mielinizados, a velocidade de propagação do impulso pode atingir velocidades da ordem de 200m/s (ou 720km/h ).

NERVOS: Gânglios. Condução de informações entre órgãos receptores de estímulos, o SNC e órgãos efetuadores (músculos, glândulas...)

SINAPSES: transmissão do impulso nervoso entre células. Um impulso é transmitido de uma célula a outra através das sinapses (do grego synapsis, ação de juntar). A sinapse é uma região de contato muito próximo entre a extremidade do axônio de um neurônio e a superfície de outras células. Estas células podem ser tanto outros neurônios como células sensoriais, musculares ou glandulares. As terminações de um axônio podem estabelecer muitas sinapses simultâneas. Na maioria das sinapses nervosas, as membranas das células que fazem sinapses estão muito próximas, mas não se tocam. Há um pequeno espaço entre as membranas celulares (o espaço sináptico ou fenda sináptica). Quando os impulsos nervosos atingem as extremidades do axônio da célula pré-sináptica, ocorre liberação, nos espaços sinápticos, de substâncias químicas denominadas neurotransmissores ou mediadores químicos, que tem a capacidade de se combinar com receptores presentes na membrana das célula pós-sináptica, desencadeando o impulso nervoso. Esse tipo de sinapse, por envolver a participação de mediadores químicos, é chamado sinapse química. Os cientistas já identificaram mais de dez substâncias que atuam como neurotransmissores, como a acetilcolina, a adrenalina (ou epinefrina), a noradrenalina (ou norepinefrina), a dopamina e a serotonina.


IMPULSO NERVOSO

SINAPSES NEUROMUSCULARES. A ligação entre as terminações axônicas e as células musculares é chamada sinapse neuromuscular e nela ocorre liberação da substância neurotransmissora acetilcolina que estimula a contração muscular.


SINAPSES ELÉTRICAS. Em alguns tipos de neurônios, o potencial de ação se propaga diretamente do neurônio pré-sináptico para o pós-sináptico, sem intermediação de neurotransmissores. As sinapses elétricas ocorrem no sistema nervoso central, atuando na sincronização de certos movimentos rápidos.


SISTEMA ENDÓCRINO







Dá-se o nome de sistema endócrino ao conjunto de órgãos que apresentam como atividade característica a produção de secreções denominadas hormônios, que são lançados na corrente sanguínea e irão atuar em outra parte do organismo, controlando ou auxiliando o controle de sua função. Os órgãos que têm sua função controlada e/ou regulada pelos hormônios são denominados órgãos-alvo.

Constituição dos órgãos do sistema endócrino. Os tecidos epiteliais de secreção ou epitélios glandulares formam as glândulas, que podem ser uni ou pluricelulares. As glândulas pluricelulares não são apenas aglomerados de células que desempenham as mesmas funções básicas e têm a mesma morfologia geral e origem embrionária - o que caracteriza um tecido. São na verdade órgãos definidos com arquitetura ordenada. Elas estão envolvidas por uma cápsula conjuntiva que emite septos, dividindo-as em lobos. Vasos sanguíneos e nervos penetram nas glândulas, fornecendo alimento e estímulo nervoso para as suas funções.

Os hormônios influenciam praticamente todas as funções dos demais sistemas corporais. Frequentemente o sistema endócrino interage com o sistema nervoso, formando mecanismos reguladores bastante precisos. O sistema nervoso pode fornecer ao endócrino a informação sobre o meio externo, ao passo que o sistema endócrino regula a resposta interna do organismo a esta informação. Dessa forma, o sistema endócrino, juntamente com o sistema nervoso, atuam na coordenação e regulação das funções corporais.

Alguns dos principais órgãos produtores de hormônios. Alguns dos principais órgãos produtores de hormônios no homem são a hipófise, o hipotálamo, a tireoide, as paratireoides, as supra-renais, o pâncreas e as gônadas.

HIPÓFISE OU GLÂNDULA PITUITÁRIA. Situa-se na base do encéfalo, em uma cavidade do osso esfenoide chamada tela túrcica. Nos seres humanos tem o tamanho aproximado de um grão de ervilha e possui duas partes: o lobo anterior (ou adeno-hipófise) e o lobo posterior (ou neuro-hipófise).




HIPOTÁLAMO. Localizado no cérebro diretamente acima da hipófise, é conhecido por exercer controle sobre ela por meios de conexões neurais e substâncias semelhantes a hormônios chamados fatores desencadeadores (ou de liberação), o meio pelo qual o sistema nervoso controla o comportamento sexual via sistema endócrino. O hipotálamo estimula a glândula hipófise a liberar os hormônios gonadotróficos (FSH e LH), que atuam sobre as gônadas, estimulando a liberação de hormônios gonadais na corrente sanguínea. Na mulher a glândula-alvo do hormônio gonadotrófico é o ovário; no homem, são os testículos. Os hormônios gonadais são detectados pela pituitária e pelo hipotálamo, inibindo a liberação de mais hormônio pituitário, por feedback.

Como a hipófise secreta hormônios que controlam outras glândulas e está subordinada, por sua vez, ao sistema nervoso, pode-se dizer que o sistema endócrino é subordinado ao nervoso e que o hipotálamo é o mediador entre esses dois sistemas.

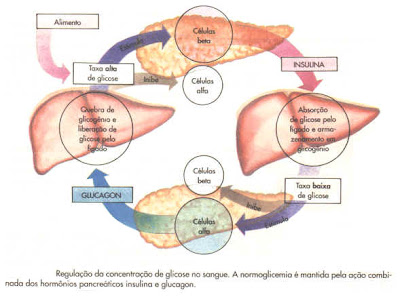

PÂNCREAS. É uma glândula mista ou anfícrina – apresenta determinadas regiões endócrinas e determinadas regiões exócrinas (da porção secretora partem dutos que lançam as secreções para o interior da cavidade intestinal) ao mesmo tempo. As chamadas ilhotas de Langerhans são a porção endócrina, onde estão as células que secretam os dois hormônios: insulina e glucagon, que atuam no metabolismo da glicose.

ADRENAIS OU SUPRA-RENAIS. São duas glândulas localizadas sobre os rins, divididas em duas partes independentes – medula e córtex - secretoras de hormônios diferentes, comportando-se como duas glândulas. O córtex secreta três tipos de hormônios: os glicocorticoides, os mineralocorticoides e os androgênicos.



Além de exercerem efeitos sobre órgãos não-endócrinos, alguns hormônios, produzidos pela hipófise são denominados trópicos (ou tróficos) porque atuam sobre outras glândulas endócrinas, comandando a secreção de outros hormônios. São eles:

Tireotrópicos: atuam sobre a glândula endócrina tireoide.

Adrenocorticotróficos: atuam sobre o córtex da glândula endócrina adrenal (supra-renal)

Gonadotrópicos: atuam sobre as gônadas masculinas e femininas.

Somatotrófico: atua no crescimento, promovendo o alongamento dos ossos e estimulando a síntese de proteínas e o desenvolvimento da massa muscular. Também aumenta a utilização de gorduras e inibe a captação de glicose plasmática pelas células, aumentando a concentração de glicose no sangue (inibe a produção de insulina pelo pâncreas, predispondo ao diabetes).



Aparelho para Radiografia I

Aparelho para Radiografia I

O QUE É RADIOGRAFIA ?

Os exames radiográficos utilizam raios-X; neste, o feixe de raios-X, transmitido através do paciente, impressiona o filme radiográfico, o qual, uma vez revelado, proporciona uma imagem que permite distinguir estruturas e tecidos com propriedades diferenciadas. Durante o exame radiográfico os raios-X interagem com os tecidos através do efeito fotoelétrico e Compton. Em relação à probabilidade de ocorrência destes efeitos, obtêm-se imagens radiográficas que, mostram tonalidades de cor cinza bem diferenciadas; conforme a densidade, tudo o que está dentro do corpo surge em uma cor diferente numa radiografia. Nos ossos, a radiografia acusa fraturas, tumores, distúrbios de crescimento e postura. Nos pulmões, pode flagrar da pneumonia ao câncer. Em casos de ferimento com armas de fogo, ela é capaz de localizar onde foi parar o projétil dentro do corpo. Para os dentistas, é um recurso fundamental para apontar as cáries. Na densitometria óssea, os raios-X detectam a falta de mineral nos ossos e podem acusar a osteoporose, comum em mulheres após a menopausa. Na radiografia contrastada, é possível diferenciar tecidos com características bem similares, tais como os músculos e os vasos sangüíneos, através do uso de substâncias de elevado número atômico (Iodo ou o Bário). Ainda, os raios-X possibilitaram o surgimento de exames como a tomografia axial computadorizada (TAC) que, com ajuda do computador, é capaz de fornecer imagens em vários planos, de forma rápida e precisa, utilizando quantidades mínimas de radiação.


Aparelho para Ecografia ou Ultra-Sonografia II

Aparelho para Ecografia ou Ultra-Sonografia II

O QUE É ECOGRAFIA OU ULTRASSONOGRAFIA ?

A ultrassonografia, ou ecografia, é um método diagnóstico que aproveita o eco produzido pelo som para ver em tempo real as reflexões produzidas pelas estruturas e órgãos do organismo. Os aparelhos de ultra-som em geral utilizam uma freqüência variada dependendo do tipo de transdutor, desde 2 até 14 MHz, emitindo através de uma fonte de cristal piezo elétrico que fica em contato com a pele e recebendo os ecos gerados, que são interpretados através da computação gráfica. Quanto maior a frequência maior a resolução obtida. Conforme a densidade e composição das estruturas a atenuação e mudança de fase dos sinais emitidos varia, sendo possível a tradução em uma escala de cinza, que formará a imagem dos órgãos internos.

A ultrassonografia permite também, através do efeito Doppler, se conhecer o sentido e a velocidade de fluxos sanguíneos. Por não utilizar radiação ionizante, como na radiografia e na tomografia computadorizada, é um método inócuo, barato e ideal para avaliar gestantes e mulheres em idade procriativa.
A ultrassonografia é um dos métodos de diagnóstico por imagem mais versáteis e oblíquos, de aplicação relativamente simples e com baixo custo operacional. A partir dos últimos vinte anos do século XX, o desenvolvimento tecnológico transformou esse método em um instrumento poderoso de investigação médica dirigida, exigindo treinamento constante e uma conduta participativa do usuário.

CARACTERÍSTICAS:
Esta modalidade de diagnóstico por imagem apresenta características próprias:
-É um método não invasivo ou minimamente invasivo.

-Apresenta a anatomia em imagens seccionais ou tridimensionais, que podem se adquiridas em qualquer orientação espacial.

-Não possui efeitos nocivos significativos dentro das especificações de uso diagnostico na medicina.

-Não utiliza radiação ionizante.

-Possibilita o estudo não invasivo da hemodinâmica corporal através do efeito Doppler.
-Permite a aquisição de imagens dinâmicas, em tempo real, possibilitando estudos do movimento das estruturas corporais. O método ultra-sonográfico baseia-se no fenômeno de interação de som e tecidos, ou seja, a partir da transmissão de onda sonora pelo meio, observamos as propriedades mecânicas dos tecidos. Assim, torna-se necessário o conhecimento dos fundamentos físicos e tecnológicos envolvidos na formação das imagens do modo pelo qual os sinais obtidos por essa técnica são detectados, caracterizados e analisados corretamente, propiciando uma interpretação diagnóstica correta.

Além disso, o desenvolvimento contínuo de novas técnicas, a saber: o mapeamento Doppler, os meios de contraste, os sistemas de processamento de imagens em 3D, as imagens de harmônicas e a elastometria exigem um conhecimento ainda mais amplo dos fenômenos físicos.

A ultrassonografia pode contribuir como auxílio no diagnóstico médico e veterinário, sendo sua aplicação mais ampla atualmente em seres humanos. Pode acompanhar durante a gravidez o bebê desde seus primórdios ao nascimento, avaliando aspectos morfofuncionais. Permite ainda a orientação de processos invasivos mesmo antes do nascimento. Interage e auxilia a todas as demais especialidades médicas e cada vez mais firma-se como um dos pilares do diagnóstico médico na atualidade.

Aparelho para Tomografia Computadorizada I

Aparelho para Tomografia Computadorizada I

O QUE É TOMOGRAFIA COMPUTADORIZADA ?

A tomografia computadorizada ou computorizada (TC), originalmente apelidada tomografia axial computadorizada / computorizada (TAC), é um exame complementar de diagnóstico por imagem, que consiste numa imagem que representa uma secção ou "fatia" do corpo. É obtida através do processamento por computador de informação recolhida após expor o corpo a uma sucessão de raios X.

PRINCÍPIOS FÍSICOS:

A TC baseia-se nos mesmos princípios que a radiografia convencional, segundo os quais tecidos com diferente composição absorvem a radiação X de forma diferente. Ao serem atravessados por raios X, tecidos mais densos (como o fígado) ou com elementos mais pesados (como o cálcio presente nos ossos), absorvem mais radiação que tecidos menos densos (como o pulmão, que está cheio de ar).
Assim, uma TC indica a quantidade de radiação absorvida por cada parte do corpo analisada (radiodensidade), e traduz essas variações numa escala de cinzentos, produzindo uma imagem. Cada pixel da imagem corresponde à média da absorção dos tecidos nessa zona, expresso em unidades de Hounsfield (em homenagem ao criador da primeira máquina de TC).

PROCEDIMENTO:

Para obter uma TC, o paciente é colocado numa mesa que se desloca para o interior de um anel de cerca de 70 cm de diâmetro. À volta deste encontra-se uma ampola de Raios-X, num suporte circular designado gantry. Do lado oposto à ampola encontra-se o detector responsável por captar a radiação e transmitir essa informação ao computador ao qual está conectado. Nas máquinas sequenciais ou de terceira geração, durante o exame, o “gantry” descreve uma volta completa (360º) em torno do paciente, com a ampola a emitir raios X, que após atravessar o corpo do paciente são captados na outra extremidade pelo detector. Esses dados são então processados pelo computador, que analisa as variações de absorção ao longo da secção observada, e reconstrói esses dados sob a forma de uma imagem. A “mesa” avança então mais um pouco, repetindo-se o processo para obter uma nova imagem, alguns milímetros ou centímetros mais abaixo.Os equipamentos designados “helicoidais”, ou de quarta geração, descrevem uma hélice em torno do corpo do paciente, em vez de uma sucessão de círculos completo. Desta forma é obtida informação de uma forma contínua, permitindo, dentro de certos limites, reconstruir imagens de qualquer secção analisada, não se limitando, portanto aos "círculos" obtidos com as máquinas convencionais. Permitem também a utilização de doses menores de radiação, além de serem muito mais rápidas. A hélice é possível porque a mesa de pacientes, ao invés de ficar parada durante a aquisição, durante o corte, tal como ocorre na tomografia convencional, avança continuamente durante a realização dos cortes. Na tomografia convencional a mesa anda e pára a cada novo corte. Na helicoidal a mesa avança enquanto os cortes são realizados.Atualmente também é possível encontrar equipamentos denominados DUOSLICE, e MULTISLICE, ou seja, multicorte, que, após um disparo da ampola de raios x, fornecem múltiplas imagens. Podem possuir 2, 8, 16, 64 e até 128 canais, representando maior agilidade na execução do exame diagnostico. Há um modelo, inclusive, que conta com dois tubos de raios-x e dois detectores de 64 canais cada, o que se traduz em maior agilidade para aquisição de imagens cardíacas, de modo que não é necessário o uso de beta-bloqueadores. Permite também aquisições diferenciais, com tensões diferentes em cada um dos emissores, de modo a se obter, por subtração, realce de estruturas anatômicas.Com essa nova tecnologia é possível prover reconstruções 3D, MPR (MultiPlanarReconstrucion) ou até mesmo mensurar perfusões sanguíneas.

CARACTERÍSTICAS DAS IMAGENS TOMOGRÁFICAS:

Entre as características das imagens tomográficas destacam-se os pixeis, a matriz, o campo de visão (ou fov, “field of view”), a escala de cinza e as janelas.
O pixel é o menor ponto da imagem que pode ser obtido. Assim uma imagem é formada por certa quantidade de pixeis. O conjunto de pixeis está distribuído em colunas e linhas que formam a matriz. Quanto maior o número de pixeis numa matriz melhor é a sua resolução espacial, o que permite um melhor diferenciação espacial entre as estruturas. E apos processos de reconstrução matemática, obtemos o Voxel (unidade 3D) capaz de designar profundidade na imagem radiológica. O campo de visão (FOV) representa o tamanho máximo do objeto em estudo que ocupa a matriz, por exemplo, uma matriz pode ter 512 pixeis em colunas e 512 pixeis em linhas, e se o campo de visão for de 12 cm, cada pixel vai representar cerca de 0, 023 cm (12 cm/512). Assim para o estudo de estruturas delicadas como o ouvido interno o campo de visão é pequeno, como visto acima enquanto para o estudo do abdômen o campo de visão é maior, 50 cm (se tiver uma matriz de 512 x 512, então o tamanho da região que cada pixel representa vai ser cerca de quatro vezes maior, ou próximo de 1 mm). Não devemos esquecer que FOV grande representa perda de foco, e consequentemente radiação x secundaria.
Em relação às imagens, existe uma convenção para traduzir os valores de voltagem detectados em unidades digitais. Dessa forma, temos valores que variam de –1000, onde nenhuma voltagem é detectada: o objeto não absorveu praticamente nenhum dos fótons de Rx, e se comporta como o ar; ou um valor muito alto, algo como +1000 ou mais, caso poucos fótons cheguem ao detector: o objeto absorveu quase todos os fótons de RX. Essa escala onde –1000 é mais escuro, 0 é um cinza médio e +1000 (ou mais) é bem claro. Dessa forma quanto mais RX o objeto absorver, mais claro ele é na imagem. Outra vantagem é que esses valores são ajustados de acordo com os tecidos biológicos. A escala de cinza é formada por um grande espectro de representações de tonalidades entre branco, cinza e o preto. A escala de cinzas é que é responsável pelo brilho de imagem. Uma escala de cinzas foi criada especialmente para a tomografia computadorizada e sua unidade foi chamada de unidade Hounsfield (HU), em homenagem ao cientista que desenvolveu a tomografia computadorizada. Nesta escala temos o seguinte:

zero unidades Hounsfield (0 HU) é a água,

ar -1000 (HU),

osso de 300 a 350 HU;

gordura de –120 a -80 HU;

músculo de 50 a 55 HU.

As janelas são recursos computacionais que permitem que após a obtenção das imagens a escala de cinzas possa ser estreitada facilitando a diferenciação entre certas estruturas conforme a necessidade. Isto porque o olho humano tem a capacidade de diferenciar uma escala de cinzas de 10 a 60 tons (a maioria das pessoas distingue 20 diferentes tons), enquanto na tomografia no mínimo, como visto acima há 2000 tons. Entretanto, podem ser obtidos até 65536 tons – o que seria inútil se tivéssemos que apresentá-los ao mesmo tempo na imagem, já que não poderíamos distingui-los. A janela é na verdade uma forma de mostrar apenas uma faixa de tons de cinza que nos interessa, de forma a adaptar a nossa capacidade de visão aos dados obtidos pelo tomógrafo.

Numa janela define-se a abertura da mesma, ou seja, qual será o número máximo de tons de cinza entre o valor numérico em HU do branco e qual será o do preto. O nível é definido como o valor (em HU) da média da janela. O uso de diferentes janelas em tomografia permite, por exemplo, o estudo dos ossos com distinção entre a cortical e a medular óssea ou o estudo de partes moles com a distinção, por exemplo, no cérebro entre a substância branca e a cinzenta. A mesma imagem pode ser mostrada com diferentes ajustes da janela, de modo a mostrar diferentes estruturas de cada vez. Não é possível usar um só ajuste da janela para ver, por exemplo, detalhes ósseos e de tecido adiposo ao mesmo tempo. As imagens tomográficas podem ser obtidas em dois planos básicos: o plano axial (perpendicular ao maior eixo do corpo) e o plano coronal (paralelo a sutura coronal do crânio, ou seja, é uma visão frontal). Após obtidas as imagens, recursos computacionais podem permitir reconstruções no plano sagital (paralelo a sutura sagital do crânio) ou reconstruções tridimensionais.

Como na radiografia convencional o que está sendo analisado são diferenças de densidade, que podem ser medidas em unidades Hounsfield.

Para descrever diferenças de densidades entre dois tecidos é utilizada uma nomenclatura semelhante à utilizada na ultrassonografia: isoatenuante, hipoatenuante ou hiperatenuante. Isoatenuante é utilizada para atenuações tomográficas semelhantes. Hipoatenuantes para atenuações menores do que o tecido considerado padrão e hiperatenuante para atenuações maiores que o tecido padrão (geralmente o órgão que contém a lesão é considerado o tecido padrão, ou quando isto não se aplica, o centro da janela é considerado isoatenuante).

VANTAGENS E DESVANTAGENS:

VANTAGENS:
A principal vantagem da TC é que permite o estudo de "fatias" ou secções transversais do corpo humano vivo, ao contrário do que é dado pela radiologia convencional, que consiste na representação de todas as estruturas do corpo sobrepostas. É assim obtida uma imagem em que a percepção espacial é mais nítida. Outra vantagem consiste na maior distinção entre dois tecidos. A TC permite distinguir diferenças de densidade da ordem 0,5% entre tecidos, ao passo que na radiologia convencional este limiar situa-se nos 5%. Desta forma, é possível a detecção ou o estudo de anomalias que não seria possível senão através de métodos invasivos, sendo assim um exame complementar de diagnóstico de grande valor.

DESVANTAGENS:
Uma das principais desvantagens da TC é devida ao fato de utilizar radiação X. Esta tem um efeito negativo sobre o corpo humano, sobretudo pela capacidade de causar mutações genéticas, visível, sobretudo em células que se estejam a multiplicar rapidamente. Embora o risco de se desenvolverem anomalias seja baixo, é desaconselhada a realização de TCs em grávidas e em crianças, devendo ser ponderado com cuidado os riscos e os benefícios. Apesar da radiação ionizante X, o exame tornasse com o passar dos anos o principal metodo de diagnostico por imagem, para avaliação de estruturas anatômicas com densidade significativa. O custo do exame não é tão caro como outrora, se comparado ao raios x convencional. Oferecendo ao profissional medico um diagnostico rápido e cada vez mais confiável.

Aparelho para Densitometria Óssea I

Aparelho para Densitometria Óssea I

O QUE É DENSITOMETRIA ÓSSEA ?

A Densitometria Óssea estabeleceu-se como o método mais moderno, aprimorado e inócuo para se medir a densidade mineral óssea e comparado com padrões para idade e sexo.

Essa é condição indispensável para o diagnóstico e tratamento da osteoporose e de outras possíveis doenças que possam atingir os ossos. Os aparelhos hoje utilizados conseguem aliar precisão e rapidez na execução dos exames, a exposição a radiação é baixa, tanto para o paciente como para o próprio técnico. O técnico do sexo feminino pode trabalhar mesmo estando grávida.

As partes mais afetadas na osteoporose são: o colo do fêmur, coluna, a pelve e o punho. As partes de interesse na obtenção das imagens para diagnóstico são o fêmur e a coluna vertebral.

Sabe-se que hoje a densitometria óssea é o único método para um diagnóstico seguro da avaliação da massa óssea e conseqüente predição do índice de fratura óssea.
Segundo a Organização Mundial de Saúde, OMS, a osteoporose é definida como doença caracterizada por baixa massa óssea e deterioração da micro-arquitetura do tecido ósseo.

É recomendado que se repita anualmente a densitometria óssea para que o médico controle o acompanhamento evolutivo da osteoporose.

O objetivo de se fazer uma densitometria óssea é avaliar o grau da osteoporose, indicar a probabilidade de fraturas e auxiliar no tratamento médico. O paciente não necessita de preparo especial e nem de jejum. O exame leva aproximadamente 15 minutos. A osteoporose pode ser controlada, desde que o médico possa precisar o real estado de saúde do paciente.

Aparelho para Mamografia I

Aparelho para Mamografia I

O QUE É MAMOGRAFIA ?

A mamografia é um exame de diagnóstico por imagem, que tem como finalidade estudar o tecido mamário. Esse tipo de exame pode detectar um nódulo, mesmo que este ainda não seja palpável.

Para tanto é utilizado um equipamento que utiliza uma fonte de raios-x, para obtenção de imagens radiográficas do tecido mamário.

É o exame das mamas realizado com baixa dose de raios X em mulheres assintomáticas, ou seja, sem queixas nem sintomas de câncer mamário. A mama é comprimida rapidamente enquanto os raios x incidem sobre a mesma. Pode incomodar se for realizado quando as mamas estiverem dolorosas (por exemplo: antes da menstruação). Assim, deve ser feito cerca de uma semana após a menstruação. A imagem é interpretada por um radiologista especialmente treinado para identificar áreas de densidades anormais ou outras características suspeitas. O objetivo da mamografia é detectar o câncer enquanto ainda muito pequeno, ou seja, quando ele ainda não é palpável em um exame médico ou através do auto-exame realizado pela paciente. Descobertas precoces de cânceres mamários através da mamografia aumentam muito as chances de um tratamento bem-sucedido. Um exame anual de mamografia é recomendado para todas as mulheres acima de 40 anos. Resultados registrados pela American Câncer Society, em uma recente avaliação em oito clínicas escolhidas aleatoriamente, demonstraram que houve 18% menos mortes em decorrência de câncer mamário entre mulheres com 40 anos ou mais que haviam feito mamografia periodicamente. Os benefícios da mamografia quanto a uma descoberta precoce e a possibilidade do tratamento do câncer mamário são muito significativos, compensando o risco mínimo da radiação e o desconforto que algumas mulheres sentem durante o exame.

Aparelho de Ressonância Magnética I

Aparelho de Ressonância Magnética I

O QUE É RESSONÂNCIA MAGNÉTICA ?

Ressonância magnética é uma técnica que permite determinar propriedades de uma substância através do correlacionamento da energia absorvida contra a frequência, na faixa de megahertz (MHz) do espectro eletromagnético, caracterizando-se como sendo uma espectroscopia. Usa as transições entre níveis de energia rotacionais dos núcleos componentes das espécies (átomos ou íons) contidas na amostra. Isso se dá necessariamente sob a influência de um campo magnético e sob a concomitante irradiação de ondas de rádio na faixa de frequências acima citada.
Em espectroscopia, o processo de ressonância magnética é similar aos demais. Pois também ocorre a absorção ressonante de energia eletromagnética, ocasionada pela transição entre níveis de energia rotacionais dos núcleos atômicos, níveis estes desdobrados em função do campo magnético através do efeito Zeeman anômalo.
Como o campo magnético efetivo sentido pelo núcleo é levemente afetado (perturbação essa geralmente medida em escala de partes por milhão) pelos débeis campos eletromagnéticos gerados pelos elétrons envolvidos nas ligações químicas (o chamado ambiente químico nas vizinhanças do núcleo em questão), cada núcleo responde diferentemente de acordo com sua localização no objeto em estudo, atuando assim como uma sonda sensível à estrutura onde se situa.

MAGNETISMO MACROSCÓPICO E MICROSCÓPICO:

O efeito da ressonância magnética nuclear fundamenta-se basicamente na absorção ressonante de energia eletromagnética na faixa de freqüências das ondas de rádio. Mais especificamente nas faixas de VHF.

Mas a condição primeira para absorção de energia por esse efeito é de que os núcleos em questão tenham momento angular diferente de zero.
Núcleos com momento angular igual a zero não tem momento magnético, o que é condição indispensável a apresentarem absorção de energia eletromagnéticas. Razão, aliás, pertinente a toda espectroscopia. A energia eletromagnéticas só pode ser absorvida se um ou mais momentos de multipolo do sistema passível de absorvê-la são não nulos, além do momento de ordem zero para eletricidade (equivalente à carga total). Para a maior parte das espectroscopias, a contribuição mais importante é aquela do momento de dipolo. Se esta contribuição variar com o tempo, devido a algum movimento ou fenômeno periódico do sistema (vibração, rotação, etc), a absorção de energia da onda eletromagnéticas de mesma freqüência (ou com freqüências múltiplas inteiras) pode acontecer. Um campo magnético macroscópico é denotado pela grandeza vetorial conhecida como indução magnética B (ver Equações de Maxwell). Esta é a grandeza observável nas escalas usuais de experiências, e no sistema SI é medida em Tesla, que é equivalente a Weber/m3.

Em nível microscópico, temos outra grandeza relacionada, o campo magnético H, que é o campo que se observa a nível microscópico. No sistema SI é medido em Ampere/m. Rigorosamente, núcleos não apresentam spin, mas sim momento angular (exceção feita somente ao núcleo do isótopo 1 do hidrogênio, que é constituído por um único próton). Embora o spin possa ser considerado um momento angular, por terem ambos as mesmas unidades e serem tratados por um formalismo matemático e físico semelhante, nem sempre o oposto ocorre. O spin é intrínseco, ao passo que objetos compostos tem momento angular extrínseco. Contudo, motivos históricos e continuado costume levaram a esse abuso de linguagem, tolerado e talvez tolerável em textos não rigorosos. Um motivo a mais de complicação é o fato de que a moderna física de partículas considerar que certas partículas, antes pensadas como elementares (e, portanto possuindo spin), sejam compostas (próton e nêutron compostos de quarks). Assim, fica um tanto impreciso o limite entre os casos onde se deva usar o termo spin e os casos onde se deva usar o termo momento angular.

Aparelho de Radioterapia I

Aparelho de Radioterapia I

O QUE É RADIOTERAPIA ?

Radioterapia é uma especialidade médica focada no tratamento oncológico utilizando radiação. Há duas maneiras de utilizar radiação contra o câncer:
Teleterapia: utiliza uma fonte externa de radiação com isótopos radioativos ou aceleradores lineares; e

Braquiterapia: que é o tratamento através de isótopos radioativos inseridos dentro do corpo do paciente onde será liberada a radiação ionizante.

RADIOTERAPIA EXTERNA:

É um tratamento de radioterapia em que o paciente recebe a radiação de uma fonte externa. Ou seja, a radiação que atinge o tumor é emitida por um aparelho fora do corpo do paciente. Nesse tipo de tratamento a radiação também atinge todas as estruturas (tecidos e órgãos) que estiverem no trajeto do tumor. Nesse caso, a fonte radioativa é colocada a uma distancia que varia de 1 cm a 1m da região a ser tratada. Os equipamentos utilizados na teleterapia podem ser quilovoltagem, de megavoltagem e de teleisotopoterapia.

EQUIPAMENTOS DE QUILOVOLTAGEM:

São tubos convencionais de raios X. A voltagem aplicada entre os eletrodos é no máximo de 250 kV. Por essa razão, esses equipamentos são usados principalmente no tratamento de câncer de pele. Nesse tratamento o paciente é submetido a doses de 300 rad (3Gy) até atingir um total de 6000 rad (60 Gy).

EQUIPAMENTOS DE MEGAVOLTAGEM:

Nessa classe se situam os aceleradores de partículas como aceleradores lineares e bétatrons. Num caso típico em que os elétrons atingem uma energia de 22 MeV, a dose máxima devida a raios X ocorrerá entre 4 e 5 cm de profundidade, decresce para 83% a 10 cm e para 50% a 25 cm. Portanto na terapia de tumores nos órgãos mais profundos como pulmão, bexiga, próstata, útero, laringe, esôfago, etc.

BRAQUITERAPIA:

A Braquiterapia é uma forma de radioterapia na qual a fonte de radiação é colocada no interior ou próxima ao corpo do paciente. Materiais radioativos, geralmente pequenas cápsulas, são colocadas junto ao tumor liberando doses de radiação diretamente sobre ele, afetando ao mínimo os órgãos mais próximos e preservando os mais distantes da área do implante.
