sábado, 13 de agosto de 2011

138) ACESSÓRIOS EM DIAGNÓSTICO POR IMAGEM II

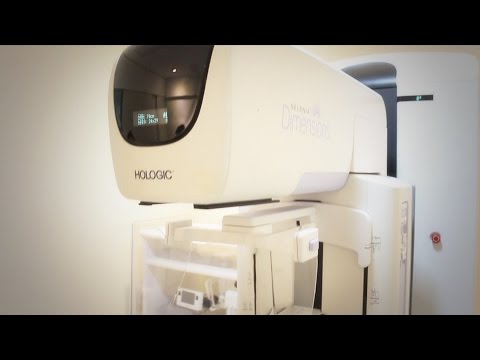

APARELHOS DE MAMOGRAFIA



O aparelho de mamografia é o método mais eficiente para se detectar o câncer de mama. Mas os aparelhos são poucos em todo o Estado para atender os pacientes da rede pública de saúde. Em cidades como Sobral, na Região Norte, e Juazeiro, no Cariri, apenas um aparelho para atender toda a população daquelas regiões. Quem precisa fazer o exame pelo Sistema Único de Saúde (SUS) tem que viajar e aguardar. A Organização Mundial de Saúde recomenda: toda mulher acima dos 40 anos, deve passar pelo menos uma vez ao ano neste serviço médico. O exame de mamografia é a melhor forma de prevenir do câncer de mama. E ninguém melhor que um especialista no assunto, para avaliar a necessidade da ampliação do serviço de mamografia no interior do Estado. O mamógrafo é o aparelho que ajuda a detectar um câncer de mama. Nos últimos anos, este tipo de câncer é o que mais atinge mulheres no Brasil, perdendo apenas para o de pele. Segundo o Ministério da Saúde, neste ano o número de novos casos de câncer de mama esperados para o Brasil é de 48.930. No Ceará, a previsão é de 1.460 desse total.


APARELHOS DE TOMOGRAFIA COMPUTADORIZADA



Os tomógrafos computadorizados sequenciais são os aparelhos que realizam exames corte a corte, sendo mais lentos e antigos, não permitindo estudos que necessitem de rápida aquisição, como o caso de estudos vasculares e dos tumores sólidos. Os aparelhos helicoidais representaram um grande avanço na tomografia pela rápida aquisição, possibilidade de diagnóstico de doenças vasculares e dos tumores, entre outras possibilidades. Estes tomógrafos realizam aquisição volumétrica dos dados e reconstroem rapidamente as informações, melhorando a sensibilidade diagnóstica. O avanço tecnológico culminou nos tomógrafos de múltiplos detectores (multislice) que são ainda mais eficientes e rápidos que os aparelhos helicoidais, cortes muito finos, ótima resolução espacial, excelente capacidade de reconstrução de imagens e possibilidade de estudos cardíacos e vasculares, estes ainda melhores que nos aparelhos helicoidais. A tomografia usa meios de contraste iodados que também evoluíram para produtos que geram cada vez menos reações adversas indesejadas, como alergias e vômitos. Estes materiais são chamados de meio contraste não iônico, havendo no mercado vários produtos a disposição dos radiologistas. Na tomografia computadorizada do tórax há a técnica de alta resolução que avalia o parênquima pulmonar de forma muito eficiente e rápida, permitindo diagnóstico de doenças manifestas por lesões muito pequenas, que podem não ser detectadas nas radiografias ou tomografias com cortes mais grossos. Este fato é importante para a conduta terapêutica correta e ganha valor nas doenças das vias aéreas, como as bronquites e bronquiolites, nas doenças pulmonares difusas e no enfisema pulmonar. A técnica de alta resolução pode ser realizada nos tomógrafos que disponham de seu protocolo, o que pode ser encontrado nos aparelhos sequenciais, helicoidais ou multislice.


APARELHOS DE RESSONÂNCIA MAGNÉTICA



Se você já viu um aparelho de ressonância magnética, deve saber que o design básico da maioria deles é quase um cubo gigante. O cubo de um aparelho comum deve ter 2 m de altura x 2 m de largura x 3 m de comprimento, embora os modelos mais novos estejam ficando cada vez menores. Há um tubo horizontal que atravessa o magneto (ímã) da parte dianteira até a traseira. Esse tubo é uma espécie de vão do magneto. O paciente, deitado de costas, desliza para dentro do vão por meio de uma mesa especial. O que vai determinar se o paciente vai entrar primeiro com a cabeça ou com os pés, ou até onde o magneto irá, é o tipo de exame que será realizado. Embora os aparelhos venham em tamanhos e formatos diferentes, e os novos modelos possam ter uma certa abertura nas laterais, o design básico é o mesmo. Assim que a parte do corpo que deve ser examinada atinge o centro exato ou isocentro do campo magnético, o exame começa. Em conjunto com os pulsos de energia das ondas de rádio, o aparelho pode selecionar um ponto bem pequeno dentro do corpo do paciente e perguntar a ele, "Que tipo de tecido você é?" O ponto pode ser um cubo com lados de meio milímetro. O aparelho de ressonância percorre cada ponto do corpo do paciente, construindo um mapa em 2-D ou 3-D dos tipos de tecido. Então, ele junta todas essas informações para criar imagens em 2-D ou modelos em 3-D. Mas a verdade é que esse exame fornece uma visão sem igual do interior do corpo humano. O nível de detalhes que podemos ver é extraordinário quando comparado com qualquer outro tipo de exame de imagens. A ressonância magnética é o método preferido para o diagnóstico de muitos tipos de traumas e doenças devido à sua incrível capacidade de personalizar o exame de acordo com o problema médico específico. Ao modificar os parâmetros dos exames, o aparelho de ressonância pode fazer com que tecidos do corpo apareçam de maneiras diferentes. E isso é muito útil para que o radiologista (que lê o exame) determine se algo visto é normal ou não. Se sabemos que ao fazer "A", o tecido normal terá a aparência "B", e se isso não acontecer, pode haver alguma anomalia. Os sistemas de ressonância magnética também podem fazer imagens do sangue circulando em praticamente qualquer parte do corpo. Isto nos permite realizar estudos que mostram o sistema arterial do corpo sem mostrar o tecido ao seu redor. E o que é mais impressionante, em muitos casos, o aparelho consegue fazer isto sem injeção de contraste, que é necessária na radiologia vascular.


APARELHOS DE DENSITOMETRIA ÓSSEA



Aparelho de Densitometria Óssea, Densitômetro Ósseo. Sistema de densitometria óssea de corpo inteiro, por raios-X para detecção do grau de osteoporose.Equipamento Médico-Assistencial. Além da descrição básica, deve conter características e/ou informações referentes a(o): Sistema de Raios-X, com gerador pulsado (dupla energia ou simples); Feixe de movimento em duas direções; Informar tensão no gerador (0,2 a 0,9 kV); Imagem digital de alta resolução com uso de baixa dose; Software para exames de coluna, colo do fêmur, trocanter, antebraço e análise de coluna escoliótica, corpo total, composição corporal, etc,; Seleção automática ou manual da região de interesse (ROI); Calibração com phantoms de coluna, quadril e antebraço; Controle de qualidade; Base de dados do paciente, o que permite comparação entre exames; Sistema de atualização de software e de banco de dados; Detector amorfo plano 2D; Possuir sistema DICOM; Definir características do computador que será utilizado com o equipamento; Impressora para impressão dos exames; Estabilizador de tensão, compatível as características elétricas do equipamento; Alimentação elétrica: 110/220 V - 60 Hz.


APARELHOS DE RADIOTERAPIA



Os aparelhos utilizados comumente como fonte de radiações em radioterapia podem ser agrupados em três grupos: Aparelhos de raios-X superficiais; Aparelhos de raios-X convencionais; Aparelhos de megavoltagem. Esta classificação é útil para fins de planejamento de serviço de radioterapia já que existe um grau de complexidade progressiva em todos os aspectos (arquitetônico, técnico e administrativo) à medida que o serviço adquire os diferentes tipos de aparelhos na ordem dos grupos apresentada acima. Entretanto, dentro de cada grupo, a eleição de um determinado aparelho se fará em função de diversos caracteres físicos, entre os quais figuram: a) a facilidade de administração de uma determinada dose e a uniformidade da emissão; b) a regularidade do funcionamento e a facilidade de manutenção; c) a polivalência, isto é, a possibilidade de empregar o aparelho para tratar vários tipos de lesões, conforme sua localização em relação a superfície do organismo; d) a proteção contra as radiações; e) o custo do funcionamento e manutenção.


APARELHOS DE FLUOROSCOPIA



Os modos de fluoroscopia determinam as taxas de dose proporcionadas pelo feixe de raios X. Assim, para um mesmo tempo de exposição, o modo high deverá fornecer uma dose maior ao paciente do que os modos normal e low. Os modos de magnificação permitem ampliação da imagem da região que se quer investigar. É importante destacar que quanto menor o modo de magnificação maior será a dose ministrada, para possibilitar a obtenção da mesma qualidade de imagem. Os valores 13 cm, 18 cm e 23 cm representam o diâmetro da tela de entrada do intensificador de imagem que está sendo utilizado. No equipamento avaliado, os controles dos movimentos do arco e da distância entre o tubo de raios X e intensificador são acoplados à mesa. O equipamento conta com dois monitores dentro da sala para o acompanhamento dos procedimentos (Figura 2). O monitor à esquerda é utilizado para o congelamento da imagem, enquanto o monitor à direita apresenta a imagem instantânea gerada durante o procedimento. Para que os procedimentos sejam realizados de forma otimizada, é essencial que a imagem tenha a qualidade suficiente para o objetivo desejado. Uma das maneiras de estimar a quantidade de radiação que atinge o paciente consiste em medir a quantidade de energia transferida por unidade de massa, denominada "kerma no ar", expressada em miligray (mGy). Em fluoroscopia, é mais adequado medir a grandeza "taxa de kerma no ar" (em unidades de mGy/min) do que simplesmente o kerma no ar, devido à natureza dinâmica do procedimento. Foram realizados testes dosimétricos para avaliar a taxa de kerma no ar na entrada da pele do paciente, a taxa de kerma no ar na entrada do intensificador de imagem, e testes de qualidade de imagem para avaliar as resoluções espaciais de alto e baixo contraste e a distorção. Foi avaliada também a camada semi-redutora (CSR).


APARELHO DE ANGIOGRAFIA



Descrição Geral:
Sistema de Angiografia Digital (Hemodinâmica)

Aplicação Básica: − Aparelho usado para obtenção de imagens digitais em diagnósticos cardiológicos, neurológicos, vasculares periféricos e procedimentos intervencionistas. Executam-se também procedimentos terapêuticos como angioplastia, drenagens e embolizações terapêuticas.

Características gerais: 1. Sistema de Aquisição de Imagem Aquisição dinâmica digital de imagens para procedimentos de diagnóstico e intervenção nas aplicações cardíacas e vasculares e neurológicas; Equipamento dotado de detector digital plano de estado sólido de silício amorfo com mínimo 25 cm de diagonal e matriz mínima de 1024 x 1024 de alta resolução integrada com correção automática de orientação das imagens em função do posicionamento angular do arco; Tamanho Máximo de Ponto detector (pixel): 200µm; Aquisição dinâmica de imagens de no mínimo 0.5 a 6.0 ips em DSA (Digital Subtracted Angiography) para angiografia; Aquisição dinâmica de imagens para estudos vascular periférico sem subtração digital; Aquisição dinâmica de imagens de no mínimo 15 e 30 ips em modo cine; Aquisição dinâmica de imagens em modo fluoroscopia para cardiologia de 7,5 ou 10,15 e 30 ips no mínimo; No mínimo três campos de visão selecionáveis ao lado da mesa; No mínimo três campos de visão selecionáveis ao lado da mesa; Road mapping; Módulo de aquisição e reconstrução 3D Angiográficos; Módulo de aquisição rotacional a no mínimo 20 graus/s – Aquisição Rotacional; Pacote de software para análise vascular e quantificação vascular automatizados, no mínimo dos procedimentos; Análise vascular automatizada; Rotinas de calibragem; Diâmetro vascular/índice estenótico; Análise de angiogramas do ventrículo esquerdo para calculo da fração de ejeção, os volumes ventriculares e os parâmetros de motilidade das paredes; Fração de ejeção (EF) manual; Motilidade da parede regional; Motilidade de parede na linha de centro; Pacote de software para quantificação coronária; Diâmetro vascular/índice estenótico, analise coronária automatizada.

Aparelho para Radiografia I

Aparelho para Radiografia I

O QUE É RADIOGRAFIA ?

Os exames radiográficos utilizam raios-X; neste, o feixe de raios-X, transmitido através do paciente, impressiona o filme radiográfico, o qual, uma vez revelado, proporciona uma imagem que permite distinguir estruturas e tecidos com propriedades diferenciadas. Durante o exame radiográfico os raios-X interagem com os tecidos através do efeito fotoelétrico e Compton. Em relação à probabilidade de ocorrência destes efeitos, obtêm-se imagens radiográficas que, mostram tonalidades de cor cinza bem diferenciadas; conforme a densidade, tudo o que está dentro do corpo surge em uma cor diferente numa radiografia. Nos ossos, a radiografia acusa fraturas, tumores, distúrbios de crescimento e postura. Nos pulmões, pode flagrar da pneumonia ao câncer. Em casos de ferimento com armas de fogo, ela é capaz de localizar onde foi parar o projétil dentro do corpo. Para os dentistas, é um recurso fundamental para apontar as cáries. Na densitometria óssea, os raios-X detectam a falta de mineral nos ossos e podem acusar a osteoporose, comum em mulheres após a menopausa. Na radiografia contrastada, é possível diferenciar tecidos com características bem similares, tais como os músculos e os vasos sangüíneos, através do uso de substâncias de elevado número atômico (Iodo ou o Bário). Ainda, os raios-X possibilitaram o surgimento de exames como a tomografia axial computadorizada (TAC) que, com ajuda do computador, é capaz de fornecer imagens em vários planos, de forma rápida e precisa, utilizando quantidades mínimas de radiação.


Aparelho para Ecografia ou Ultra-Sonografia II

Aparelho para Ecografia ou Ultra-Sonografia II

O QUE É ECOGRAFIA OU ULTRASSONOGRAFIA ?

A ultrassonografia, ou ecografia, é um método diagnóstico que aproveita o eco produzido pelo som para ver em tempo real as reflexões produzidas pelas estruturas e órgãos do organismo. Os aparelhos de ultra-som em geral utilizam uma freqüência variada dependendo do tipo de transdutor, desde 2 até 14 MHz, emitindo através de uma fonte de cristal piezo elétrico que fica em contato com a pele e recebendo os ecos gerados, que são interpretados através da computação gráfica. Quanto maior a frequência maior a resolução obtida. Conforme a densidade e composição das estruturas a atenuação e mudança de fase dos sinais emitidos varia, sendo possível a tradução em uma escala de cinza, que formará a imagem dos órgãos internos.

A ultrassonografia permite também, através do efeito Doppler, se conhecer o sentido e a velocidade de fluxos sanguíneos. Por não utilizar radiação ionizante, como na radiografia e na tomografia computadorizada, é um método inócuo, barato e ideal para avaliar gestantes e mulheres em idade procriativa.
A ultrassonografia é um dos métodos de diagnóstico por imagem mais versáteis e oblíquos, de aplicação relativamente simples e com baixo custo operacional. A partir dos últimos vinte anos do século XX, o desenvolvimento tecnológico transformou esse método em um instrumento poderoso de investigação médica dirigida, exigindo treinamento constante e uma conduta participativa do usuário.

CARACTERÍSTICAS:
Esta modalidade de diagnóstico por imagem apresenta características próprias:
-É um método não invasivo ou minimamente invasivo.

-Apresenta a anatomia em imagens seccionais ou tridimensionais, que podem se adquiridas em qualquer orientação espacial.

-Não possui efeitos nocivos significativos dentro das especificações de uso diagnostico na medicina.

-Não utiliza radiação ionizante.

-Possibilita o estudo não invasivo da hemodinâmica corporal através do efeito Doppler.
-Permite a aquisição de imagens dinâmicas, em tempo real, possibilitando estudos do movimento das estruturas corporais. O método ultra-sonográfico baseia-se no fenômeno de interação de som e tecidos, ou seja, a partir da transmissão de onda sonora pelo meio, observamos as propriedades mecânicas dos tecidos. Assim, torna-se necessário o conhecimento dos fundamentos físicos e tecnológicos envolvidos na formação das imagens do modo pelo qual os sinais obtidos por essa técnica são detectados, caracterizados e analisados corretamente, propiciando uma interpretação diagnóstica correta.

Além disso, o desenvolvimento contínuo de novas técnicas, a saber: o mapeamento Doppler, os meios de contraste, os sistemas de processamento de imagens em 3D, as imagens de harmônicas e a elastometria exigem um conhecimento ainda mais amplo dos fenômenos físicos.

A ultrassonografia pode contribuir como auxílio no diagnóstico médico e veterinário, sendo sua aplicação mais ampla atualmente em seres humanos. Pode acompanhar durante a gravidez o bebê desde seus primórdios ao nascimento, avaliando aspectos morfofuncionais. Permite ainda a orientação de processos invasivos mesmo antes do nascimento. Interage e auxilia a todas as demais especialidades médicas e cada vez mais firma-se como um dos pilares do diagnóstico médico na atualidade.

Aparelho para Tomografia Computadorizada I

Aparelho para Tomografia Computadorizada I

O QUE É TOMOGRAFIA COMPUTADORIZADA ?

A tomografia computadorizada ou computorizada (TC), originalmente apelidada tomografia axial computadorizada / computorizada (TAC), é um exame complementar de diagnóstico por imagem, que consiste numa imagem que representa uma secção ou "fatia" do corpo. É obtida através do processamento por computador de informação recolhida após expor o corpo a uma sucessão de raios X.

PRINCÍPIOS FÍSICOS:

A TC baseia-se nos mesmos princípios que a radiografia convencional, segundo os quais tecidos com diferente composição absorvem a radiação X de forma diferente. Ao serem atravessados por raios X, tecidos mais densos (como o fígado) ou com elementos mais pesados (como o cálcio presente nos ossos), absorvem mais radiação que tecidos menos densos (como o pulmão, que está cheio de ar).
Assim, uma TC indica a quantidade de radiação absorvida por cada parte do corpo analisada (radiodensidade), e traduz essas variações numa escala de cinzentos, produzindo uma imagem. Cada pixel da imagem corresponde à média da absorção dos tecidos nessa zona, expresso em unidades de Hounsfield (em homenagem ao criador da primeira máquina de TC).

PROCEDIMENTO:

Para obter uma TC, o paciente é colocado numa mesa que se desloca para o interior de um anel de cerca de 70 cm de diâmetro. À volta deste encontra-se uma ampola de Raios-X, num suporte circular designado gantry. Do lado oposto à ampola encontra-se o detector responsável por captar a radiação e transmitir essa informação ao computador ao qual está conectado. Nas máquinas sequenciais ou de terceira geração, durante o exame, o “gantry” descreve uma volta completa (360º) em torno do paciente, com a ampola a emitir raios X, que após atravessar o corpo do paciente são captados na outra extremidade pelo detector. Esses dados são então processados pelo computador, que analisa as variações de absorção ao longo da secção observada, e reconstrói esses dados sob a forma de uma imagem. A “mesa” avança então mais um pouco, repetindo-se o processo para obter uma nova imagem, alguns milímetros ou centímetros mais abaixo.Os equipamentos designados “helicoidais”, ou de quarta geração, descrevem uma hélice em torno do corpo do paciente, em vez de uma sucessão de círculos completo. Desta forma é obtida informação de uma forma contínua, permitindo, dentro de certos limites, reconstruir imagens de qualquer secção analisada, não se limitando, portanto aos "círculos" obtidos com as máquinas convencionais. Permitem também a utilização de doses menores de radiação, além de serem muito mais rápidas. A hélice é possível porque a mesa de pacientes, ao invés de ficar parada durante a aquisição, durante o corte, tal como ocorre na tomografia convencional, avança continuamente durante a realização dos cortes. Na tomografia convencional a mesa anda e pára a cada novo corte. Na helicoidal a mesa avança enquanto os cortes são realizados.Atualmente também é possível encontrar equipamentos denominados DUOSLICE, e MULTISLICE, ou seja, multicorte, que, após um disparo da ampola de raios x, fornecem múltiplas imagens. Podem possuir 2, 8, 16, 64 e até 128 canais, representando maior agilidade na execução do exame diagnostico. Há um modelo, inclusive, que conta com dois tubos de raios-x e dois detectores de 64 canais cada, o que se traduz em maior agilidade para aquisição de imagens cardíacas, de modo que não é necessário o uso de beta-bloqueadores. Permite também aquisições diferenciais, com tensões diferentes em cada um dos emissores, de modo a se obter, por subtração, realce de estruturas anatômicas.Com essa nova tecnologia é possível prover reconstruções 3D, MPR (MultiPlanarReconstrucion) ou até mesmo mensurar perfusões sanguíneas.

CARACTERÍSTICAS DAS IMAGENS TOMOGRÁFICAS:

Entre as características das imagens tomográficas destacam-se os pixeis, a matriz, o campo de visão (ou fov, “field of view”), a escala de cinza e as janelas.
O pixel é o menor ponto da imagem que pode ser obtido. Assim uma imagem é formada por certa quantidade de pixeis. O conjunto de pixeis está distribuído em colunas e linhas que formam a matriz. Quanto maior o número de pixeis numa matriz melhor é a sua resolução espacial, o que permite um melhor diferenciação espacial entre as estruturas. E apos processos de reconstrução matemática, obtemos o Voxel (unidade 3D) capaz de designar profundidade na imagem radiológica. O campo de visão (FOV) representa o tamanho máximo do objeto em estudo que ocupa a matriz, por exemplo, uma matriz pode ter 512 pixeis em colunas e 512 pixeis em linhas, e se o campo de visão for de 12 cm, cada pixel vai representar cerca de 0, 023 cm (12 cm/512). Assim para o estudo de estruturas delicadas como o ouvido interno o campo de visão é pequeno, como visto acima enquanto para o estudo do abdômen o campo de visão é maior, 50 cm (se tiver uma matriz de 512 x 512, então o tamanho da região que cada pixel representa vai ser cerca de quatro vezes maior, ou próximo de 1 mm). Não devemos esquecer que FOV grande representa perda de foco, e consequentemente radiação x secundaria.
Em relação às imagens, existe uma convenção para traduzir os valores de voltagem detectados em unidades digitais. Dessa forma, temos valores que variam de –1000, onde nenhuma voltagem é detectada: o objeto não absorveu praticamente nenhum dos fótons de Rx, e se comporta como o ar; ou um valor muito alto, algo como +1000 ou mais, caso poucos fótons cheguem ao detector: o objeto absorveu quase todos os fótons de RX. Essa escala onde –1000 é mais escuro, 0 é um cinza médio e +1000 (ou mais) é bem claro. Dessa forma quanto mais RX o objeto absorver, mais claro ele é na imagem. Outra vantagem é que esses valores são ajustados de acordo com os tecidos biológicos. A escala de cinza é formada por um grande espectro de representações de tonalidades entre branco, cinza e o preto. A escala de cinzas é que é responsável pelo brilho de imagem. Uma escala de cinzas foi criada especialmente para a tomografia computadorizada e sua unidade foi chamada de unidade Hounsfield (HU), em homenagem ao cientista que desenvolveu a tomografia computadorizada. Nesta escala temos o seguinte:

zero unidades Hounsfield (0 HU) é a água,

ar -1000 (HU),

osso de 300 a 350 HU;

gordura de –120 a -80 HU;

músculo de 50 a 55 HU.

As janelas são recursos computacionais que permitem que após a obtenção das imagens a escala de cinzas possa ser estreitada facilitando a diferenciação entre certas estruturas conforme a necessidade. Isto porque o olho humano tem a capacidade de diferenciar uma escala de cinzas de 10 a 60 tons (a maioria das pessoas distingue 20 diferentes tons), enquanto na tomografia no mínimo, como visto acima há 2000 tons. Entretanto, podem ser obtidos até 65536 tons – o que seria inútil se tivéssemos que apresentá-los ao mesmo tempo na imagem, já que não poderíamos distingui-los. A janela é na verdade uma forma de mostrar apenas uma faixa de tons de cinza que nos interessa, de forma a adaptar a nossa capacidade de visão aos dados obtidos pelo tomógrafo.

Numa janela define-se a abertura da mesma, ou seja, qual será o número máximo de tons de cinza entre o valor numérico em HU do branco e qual será o do preto. O nível é definido como o valor (em HU) da média da janela. O uso de diferentes janelas em tomografia permite, por exemplo, o estudo dos ossos com distinção entre a cortical e a medular óssea ou o estudo de partes moles com a distinção, por exemplo, no cérebro entre a substância branca e a cinzenta. A mesma imagem pode ser mostrada com diferentes ajustes da janela, de modo a mostrar diferentes estruturas de cada vez. Não é possível usar um só ajuste da janela para ver, por exemplo, detalhes ósseos e de tecido adiposo ao mesmo tempo. As imagens tomográficas podem ser obtidas em dois planos básicos: o plano axial (perpendicular ao maior eixo do corpo) e o plano coronal (paralelo a sutura coronal do crânio, ou seja, é uma visão frontal). Após obtidas as imagens, recursos computacionais podem permitir reconstruções no plano sagital (paralelo a sutura sagital do crânio) ou reconstruções tridimensionais.

Como na radiografia convencional o que está sendo analisado são diferenças de densidade, que podem ser medidas em unidades Hounsfield.

Para descrever diferenças de densidades entre dois tecidos é utilizada uma nomenclatura semelhante à utilizada na ultrassonografia: isoatenuante, hipoatenuante ou hiperatenuante. Isoatenuante é utilizada para atenuações tomográficas semelhantes. Hipoatenuantes para atenuações menores do que o tecido considerado padrão e hiperatenuante para atenuações maiores que o tecido padrão (geralmente o órgão que contém a lesão é considerado o tecido padrão, ou quando isto não se aplica, o centro da janela é considerado isoatenuante).

VANTAGENS E DESVANTAGENS:

VANTAGENS:
A principal vantagem da TC é que permite o estudo de "fatias" ou secções transversais do corpo humano vivo, ao contrário do que é dado pela radiologia convencional, que consiste na representação de todas as estruturas do corpo sobrepostas. É assim obtida uma imagem em que a percepção espacial é mais nítida. Outra vantagem consiste na maior distinção entre dois tecidos. A TC permite distinguir diferenças de densidade da ordem 0,5% entre tecidos, ao passo que na radiologia convencional este limiar situa-se nos 5%. Desta forma, é possível a detecção ou o estudo de anomalias que não seria possível senão através de métodos invasivos, sendo assim um exame complementar de diagnóstico de grande valor.

DESVANTAGENS:
Uma das principais desvantagens da TC é devida ao fato de utilizar radiação X. Esta tem um efeito negativo sobre o corpo humano, sobretudo pela capacidade de causar mutações genéticas, visível, sobretudo em células que se estejam a multiplicar rapidamente. Embora o risco de se desenvolverem anomalias seja baixo, é desaconselhada a realização de TCs em grávidas e em crianças, devendo ser ponderado com cuidado os riscos e os benefícios. Apesar da radiação ionizante X, o exame tornasse com o passar dos anos o principal metodo de diagnostico por imagem, para avaliação de estruturas anatômicas com densidade significativa. O custo do exame não é tão caro como outrora, se comparado ao raios x convencional. Oferecendo ao profissional medico um diagnostico rápido e cada vez mais confiável.

Aparelho para Densitometria Óssea I

Aparelho para Densitometria Óssea I

O QUE É DENSITOMETRIA ÓSSEA ?

A Densitometria Óssea estabeleceu-se como o método mais moderno, aprimorado e inócuo para se medir a densidade mineral óssea e comparado com padrões para idade e sexo.

Essa é condição indispensável para o diagnóstico e tratamento da osteoporose e de outras possíveis doenças que possam atingir os ossos. Os aparelhos hoje utilizados conseguem aliar precisão e rapidez na execução dos exames, a exposição a radiação é baixa, tanto para o paciente como para o próprio técnico. O técnico do sexo feminino pode trabalhar mesmo estando grávida.

As partes mais afetadas na osteoporose são: o colo do fêmur, coluna, a pelve e o punho. As partes de interesse na obtenção das imagens para diagnóstico são o fêmur e a coluna vertebral.

Sabe-se que hoje a densitometria óssea é o único método para um diagnóstico seguro da avaliação da massa óssea e conseqüente predição do índice de fratura óssea.
Segundo a Organização Mundial de Saúde, OMS, a osteoporose é definida como doença caracterizada por baixa massa óssea e deterioração da micro-arquitetura do tecido ósseo.

É recomendado que se repita anualmente a densitometria óssea para que o médico controle o acompanhamento evolutivo da osteoporose.

O objetivo de se fazer uma densitometria óssea é avaliar o grau da osteoporose, indicar a probabilidade de fraturas e auxiliar no tratamento médico. O paciente não necessita de preparo especial e nem de jejum. O exame leva aproximadamente 15 minutos. A osteoporose pode ser controlada, desde que o médico possa precisar o real estado de saúde do paciente.

Aparelho para Mamografia I

Aparelho para Mamografia I

O QUE É MAMOGRAFIA ?

A mamografia é um exame de diagnóstico por imagem, que tem como finalidade estudar o tecido mamário. Esse tipo de exame pode detectar um nódulo, mesmo que este ainda não seja palpável.

Para tanto é utilizado um equipamento que utiliza uma fonte de raios-x, para obtenção de imagens radiográficas do tecido mamário.

É o exame das mamas realizado com baixa dose de raios X em mulheres assintomáticas, ou seja, sem queixas nem sintomas de câncer mamário. A mama é comprimida rapidamente enquanto os raios x incidem sobre a mesma. Pode incomodar se for realizado quando as mamas estiverem dolorosas (por exemplo: antes da menstruação). Assim, deve ser feito cerca de uma semana após a menstruação. A imagem é interpretada por um radiologista especialmente treinado para identificar áreas de densidades anormais ou outras características suspeitas. O objetivo da mamografia é detectar o câncer enquanto ainda muito pequeno, ou seja, quando ele ainda não é palpável em um exame médico ou através do auto-exame realizado pela paciente. Descobertas precoces de cânceres mamários através da mamografia aumentam muito as chances de um tratamento bem-sucedido. Um exame anual de mamografia é recomendado para todas as mulheres acima de 40 anos. Resultados registrados pela American Câncer Society, em uma recente avaliação em oito clínicas escolhidas aleatoriamente, demonstraram que houve 18% menos mortes em decorrência de câncer mamário entre mulheres com 40 anos ou mais que haviam feito mamografia periodicamente. Os benefícios da mamografia quanto a uma descoberta precoce e a possibilidade do tratamento do câncer mamário são muito significativos, compensando o risco mínimo da radiação e o desconforto que algumas mulheres sentem durante o exame.

Aparelho de Ressonância Magnética I

Aparelho de Ressonância Magnética I

O QUE É RESSONÂNCIA MAGNÉTICA ?

Ressonância magnética é uma técnica que permite determinar propriedades de uma substância através do correlacionamento da energia absorvida contra a frequência, na faixa de megahertz (MHz) do espectro eletromagnético, caracterizando-se como sendo uma espectroscopia. Usa as transições entre níveis de energia rotacionais dos núcleos componentes das espécies (átomos ou íons) contidas na amostra. Isso se dá necessariamente sob a influência de um campo magnético e sob a concomitante irradiação de ondas de rádio na faixa de frequências acima citada.
Em espectroscopia, o processo de ressonância magnética é similar aos demais. Pois também ocorre a absorção ressonante de energia eletromagnética, ocasionada pela transição entre níveis de energia rotacionais dos núcleos atômicos, níveis estes desdobrados em função do campo magnético através do efeito Zeeman anômalo.
Como o campo magnético efetivo sentido pelo núcleo é levemente afetado (perturbação essa geralmente medida em escala de partes por milhão) pelos débeis campos eletromagnéticos gerados pelos elétrons envolvidos nas ligações químicas (o chamado ambiente químico nas vizinhanças do núcleo em questão), cada núcleo responde diferentemente de acordo com sua localização no objeto em estudo, atuando assim como uma sonda sensível à estrutura onde se situa.

MAGNETISMO MACROSCÓPICO E MICROSCÓPICO:

O efeito da ressonância magnética nuclear fundamenta-se basicamente na absorção ressonante de energia eletromagnética na faixa de freqüências das ondas de rádio. Mais especificamente nas faixas de VHF.

Mas a condição primeira para absorção de energia por esse efeito é de que os núcleos em questão tenham momento angular diferente de zero.
Núcleos com momento angular igual a zero não tem momento magnético, o que é condição indispensável a apresentarem absorção de energia eletromagnéticas. Razão, aliás, pertinente a toda espectroscopia. A energia eletromagnéticas só pode ser absorvida se um ou mais momentos de multipolo do sistema passível de absorvê-la são não nulos, além do momento de ordem zero para eletricidade (equivalente à carga total). Para a maior parte das espectroscopias, a contribuição mais importante é aquela do momento de dipolo. Se esta contribuição variar com o tempo, devido a algum movimento ou fenômeno periódico do sistema (vibração, rotação, etc), a absorção de energia da onda eletromagnéticas de mesma freqüência (ou com freqüências múltiplas inteiras) pode acontecer. Um campo magnético macroscópico é denotado pela grandeza vetorial conhecida como indução magnética B (ver Equações de Maxwell). Esta é a grandeza observável nas escalas usuais de experiências, e no sistema SI é medida em Tesla, que é equivalente a Weber/m3.

Em nível microscópico, temos outra grandeza relacionada, o campo magnético H, que é o campo que se observa a nível microscópico. No sistema SI é medido em Ampere/m. Rigorosamente, núcleos não apresentam spin, mas sim momento angular (exceção feita somente ao núcleo do isótopo 1 do hidrogênio, que é constituído por um único próton). Embora o spin possa ser considerado um momento angular, por terem ambos as mesmas unidades e serem tratados por um formalismo matemático e físico semelhante, nem sempre o oposto ocorre. O spin é intrínseco, ao passo que objetos compostos tem momento angular extrínseco. Contudo, motivos históricos e continuado costume levaram a esse abuso de linguagem, tolerado e talvez tolerável em textos não rigorosos. Um motivo a mais de complicação é o fato de que a moderna física de partículas considerar que certas partículas, antes pensadas como elementares (e, portanto possuindo spin), sejam compostas (próton e nêutron compostos de quarks). Assim, fica um tanto impreciso o limite entre os casos onde se deva usar o termo spin e os casos onde se deva usar o termo momento angular.

Aparelho de Radioterapia I

Aparelho de Radioterapia I

O QUE É RADIOTERAPIA ?

Radioterapia é uma especialidade médica focada no tratamento oncológico utilizando radiação. Há duas maneiras de utilizar radiação contra o câncer:
Teleterapia: utiliza uma fonte externa de radiação com isótopos radioativos ou aceleradores lineares; e

Braquiterapia: que é o tratamento através de isótopos radioativos inseridos dentro do corpo do paciente onde será liberada a radiação ionizante.

RADIOTERAPIA EXTERNA:

É um tratamento de radioterapia em que o paciente recebe a radiação de uma fonte externa. Ou seja, a radiação que atinge o tumor é emitida por um aparelho fora do corpo do paciente. Nesse tipo de tratamento a radiação também atinge todas as estruturas (tecidos e órgãos) que estiverem no trajeto do tumor. Nesse caso, a fonte radioativa é colocada a uma distancia que varia de 1 cm a 1m da região a ser tratada. Os equipamentos utilizados na teleterapia podem ser quilovoltagem, de megavoltagem e de teleisotopoterapia.

EQUIPAMENTOS DE QUILOVOLTAGEM:

São tubos convencionais de raios X. A voltagem aplicada entre os eletrodos é no máximo de 250 kV. Por essa razão, esses equipamentos são usados principalmente no tratamento de câncer de pele. Nesse tratamento o paciente é submetido a doses de 300 rad (3Gy) até atingir um total de 6000 rad (60 Gy).

EQUIPAMENTOS DE MEGAVOLTAGEM:

Nessa classe se situam os aceleradores de partículas como aceleradores lineares e bétatrons. Num caso típico em que os elétrons atingem uma energia de 22 MeV, a dose máxima devida a raios X ocorrerá entre 4 e 5 cm de profundidade, decresce para 83% a 10 cm e para 50% a 25 cm. Portanto na terapia de tumores nos órgãos mais profundos como pulmão, bexiga, próstata, útero, laringe, esôfago, etc.

BRAQUITERAPIA:

A Braquiterapia é uma forma de radioterapia na qual a fonte de radiação é colocada no interior ou próxima ao corpo do paciente. Materiais radioativos, geralmente pequenas cápsulas, são colocadas junto ao tumor liberando doses de radiação diretamente sobre ele, afetando ao mínimo os órgãos mais próximos e preservando os mais distantes da área do implante.
